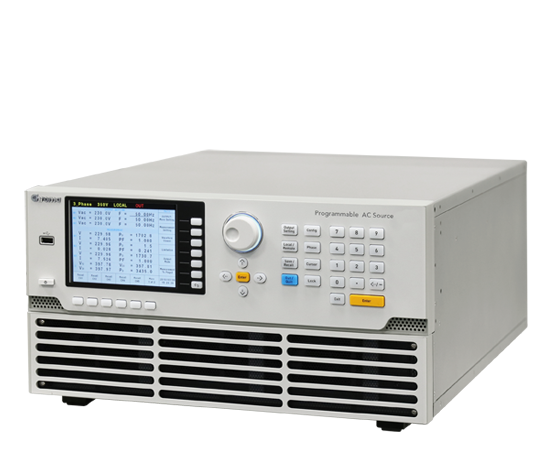

Chroma 61500系列可编程交流电源
Chroma 61500系列交流电源供应器，树立了业界高性能AC电源产品的新标准。此系列产品可提供强大的使用功能，如电网干扰模拟，可编程输出阻抗，测量功能，合成波形与IEC标准测试软件。因拥有以上特点使得61500系列适合应用于一般商业产品，电力电子，航空电子设备，军事与IEC标准测试的开发和运用，并且从实验桌上测试到大量生产单位皆可适用。
Chroma 61500系列提供用户不同容量的单相输出产品，从 500VA到4000VA。不论是在研发设计，产品验证或量产测试等，都有完善的应用选择。
Chroma 61500系列产品使用先进的脉宽调变技术，使其能输出多达6倍大额定电流峰值的能力，使得61500系列成为测试浪涌电流的选择。
不但提供纯交流电压应用，AC+DC模式还扩展功能提供直流偏移电压的应用。61500系列运用先进的数字讯号处理技术(DSP)，能够提供高精度和瞬时电压波形测量，如电压均方根值，电流均方根值，实功率，功率因子，电流波峰因子以及量测多达40次的电流谐波成份。
Chroma 61500系列提供用户组合不同谐波成份的功能，为合成谐波失真波的形状。另外还提供了一个可输入外部模拟信号端口，可从任意信号产生器产生仿真信号，并将此信号放大以模仿实际观察到的波形。
经由多功能的可编程波形设定和使用方便的操作软件，61500系列交流电源供应器让使用者能够完成符合IEC 61000-4-11/-4-13/-4-14/-4-28的标准抗扰度测试。低阻抗和低电压的谐波特性使得 61505成为符合IEC 61000-3-2标准的选择。另外可程序化的输出阻抗，如再搭配闪烁量测仪器，便可做IEC61000-3-3的标准测试。
可设定电压及频率变动率, 当改变输出时, 将会以设定的变动率, 进行某范围内的扫描测试.

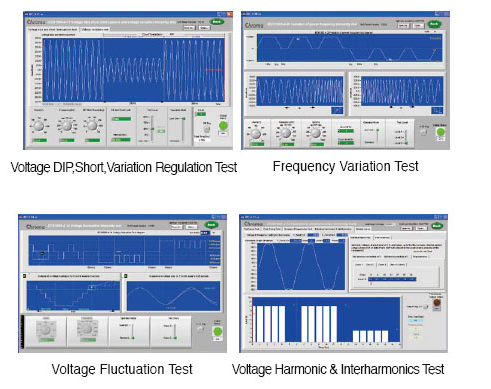

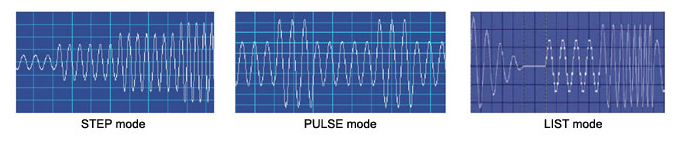

可使用功能STEP/PULSE/LIST Mode进行电压瞬间变化, 中断或变异的模拟测试. 运用此些功能可搭配专用软件来测试法规IEC61000-4-11, IEC61000-4-14及IEC61000-4-28.

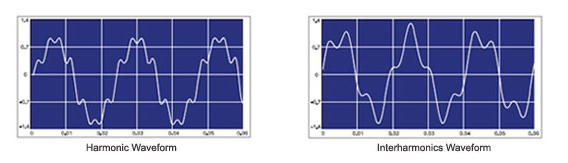

可使用WAVEFORM功能选择内建30组电压波形, 或用SYNTHESIS功能针对40阶谐波成分来编辑失真波形. 另外可用INTERHARMONICS功能进行间谐波设定, 扫描成份可由0.01Hz到2.4KHz. 可用来测试出电源的输入脆弱点. 搭配专用软件可以测试法规IEC61000-4-13.

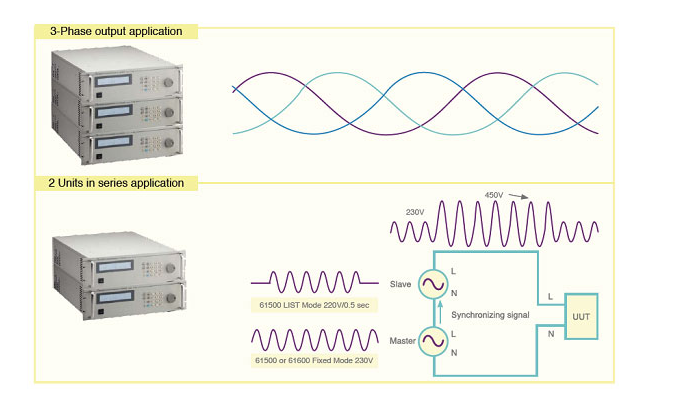

Model 61501/61502/61503/61504/61505可以使用三台, 在三相模式的同步机制下, 串联成三相电输出使用. 或使用两台做高压(300V-600V)输出应用, 搭配LIST模式可进行瞬间高压450V/0.5秒的测试, 如图.

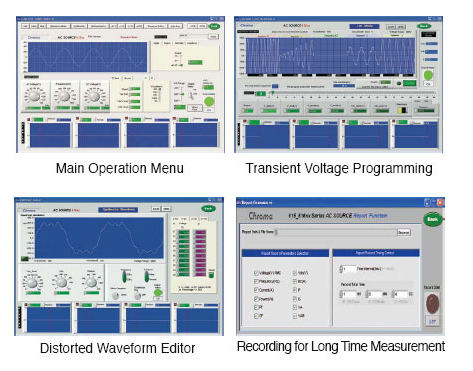

Chroma 61500系列提供图形化接口的控制软件, 提供简易设定及操作, 可执行所有的功能. 并内建测试法规. 并可以长时间记录量测值, 存成档案供分析.
61500系列另外提供航空电源测试法规软件，包括测试MIL-STD-704F，RTCA DO-160D及ABD0100航空法规。
主要特点：
* 先进的脉波宽度调变技术，轻巧的体积与重量
* 具交流(AC)，直流(DC)，交流+直流(AC+DC)等输出模式
* 提供IEC 61000-3-3测试使用可程序化输出阻抗
* IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28电压频率变动测试
* IEC 61000-4-13谐波，次谐波(Inter harmonics)波形合成测试
* 模拟市电波形失真的能力
* 可程序化控制设定限电压、限电流
* 广泛的量测机能，更包含了电流谐波的量测
* 高输出峰值电流，可提供理想的浪涌电流测试
* 开、关机角度控制
* 电压瞬变同步输出数字信号
* 可程序化模拟接口(选购配备)
* GPIB和RS-232接口(选购配备)
* 简易使用的计算机图形化操作接口Softpanel(选购配备)
型号 描述
61501 可编程交流电源供应器 0-300V/15-1KHz/500VA ,1ø
61502 可编程交流电源供应器 0-300V/15-1KHz/1000VA ,1ø
61503 可编程交流电源供应器 0-300V/15-1KHz/1500VA ,1ø
61504 可编程交流电源供应器 0-300V/15-1KHz/2000VA ,1ø
61505 可编程交流电源供应器 0-300V/15-1KHz/4000VA ,1ø
61507 可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø
61508 可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø
61509 可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø
61511 可编程交流电源供应器 0~300V/15~1.5kHz / 12KVA,1 or 3ø
61512 可编程交流电源供应器 0~300V/15~1.5kHz / 18KVA,1 or 3ø
A610004 61500/ 61600 系列输出专用插座
A615001 61501~61505系列专用的控制适配卡(包括外部模拟电压参考输入，RS232和GPIB接口)
A615007 61500/61600系列计算机图形化操作接口Softpanel
A615008 直流电压噪声滤波器
