菊水电子负载装置PLZ-5W/5WZ  系列

名称 电子负载装置
规格
品牌 KIKUSUI菊水
型号 PLZ-5W/5WZ  系列
产品详情

产品概要

PLZ-5W系列在继承传统机型(PLZ-4W系列)优异的操作性的基础上,采用了高可见度的彩色液晶显示屏(LCD)。Max动作电压150V,Min动作电压1V,还支持低电压输入。本系列作为高性能直流电子负载装置,除恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压6种动作模式外,还新增了能够对电压输入任意设定电流的任意IV特性(ARB)模式。除Max通过速率为60A/μs(PLZ1205W)的高速响应和10μA的Min设定分辨率(PLZ205W L挡位)外,还配备了软启动功能,可变通过速率,响应切换(CV/CR模式),开关功能,ABC预设存储器,20组设置记录,时序功能等丰富的功能。

特长

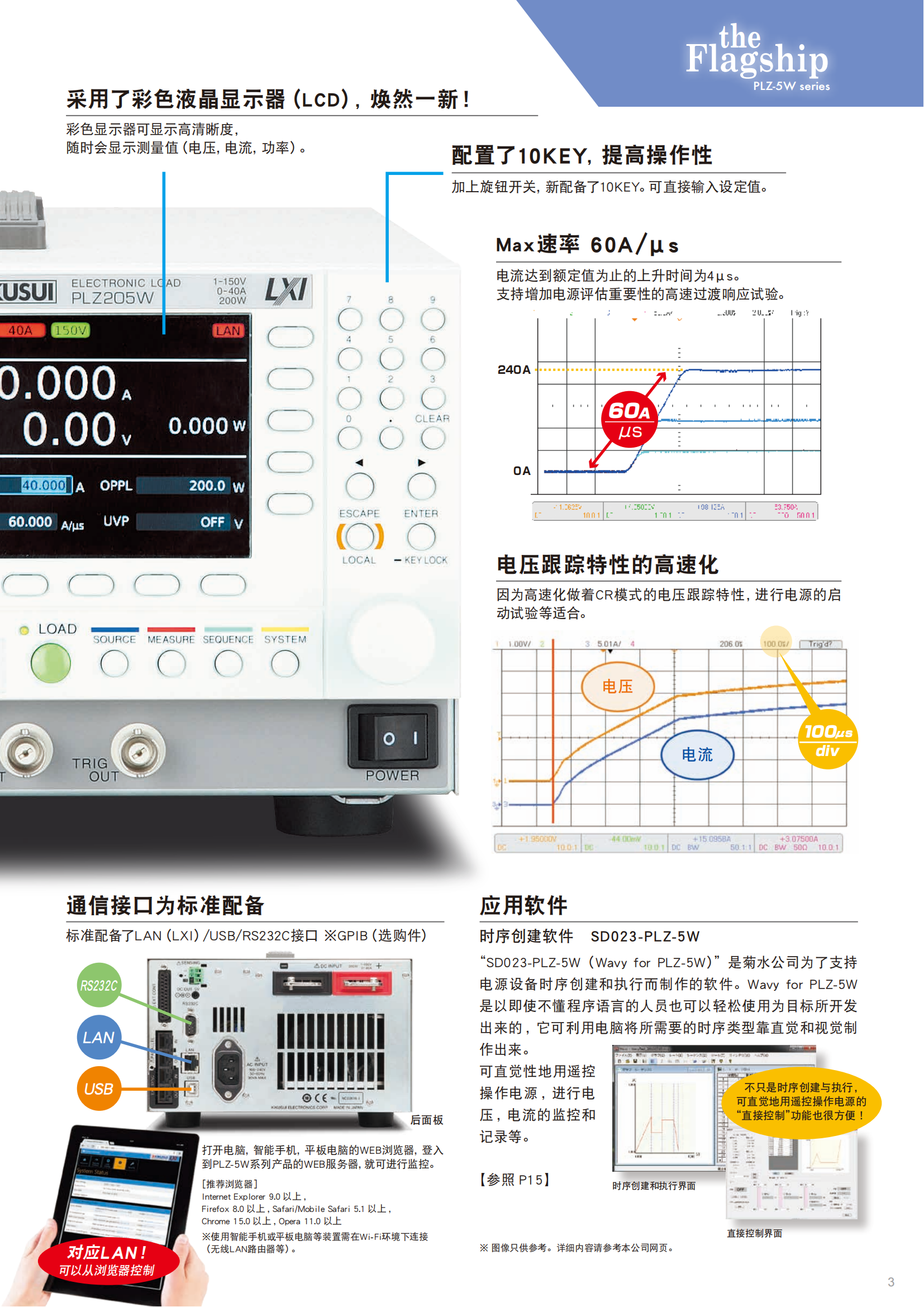

最高速率 60A/μs

电流达到额定值为止的上升时间为4μs。支持增加电源评估重要性的高速过度响应试验。

电压跟踪特性的高速化

适用于模拟电阻器特性的恒定电阻动作电源启动测试等的功能。

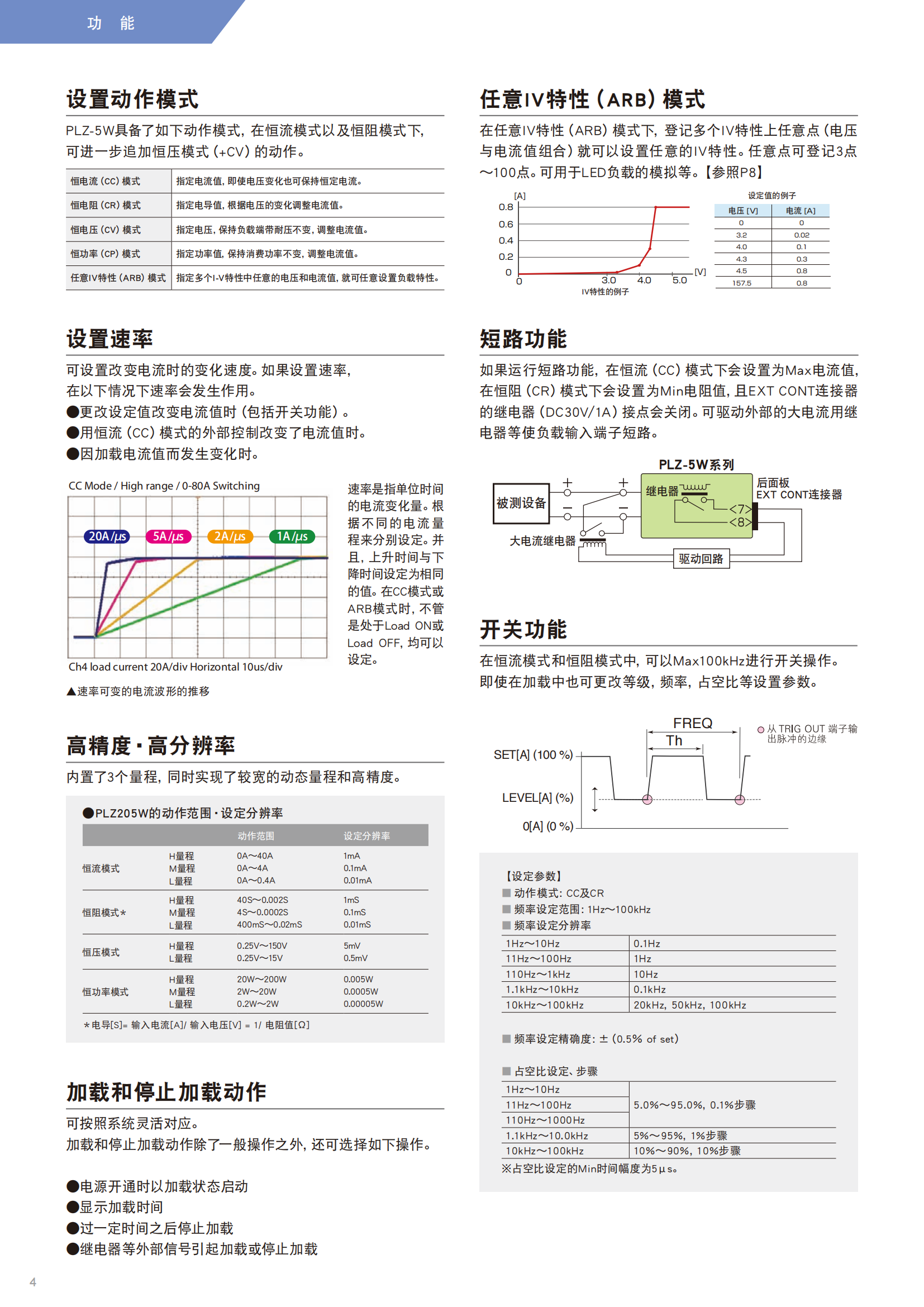

任意IV特性(ARB)模式

在任意IV特性(ARB)模式下,登记多个IV特性上的任意点(电压与电流值组合)就可以设置任意的IV特性。任意点可登记3点~100点。可用于LED负载的模拟等。

短路功能

使用短路功能,在恒流(CC)模式下会设置为Max电流值,在恒阻(CR)模式下会设置维Min电阻值,且EXT CONT连接器的继电器(DC 30V/1A)接点会关闭。可驱动外部的大电流用继电器等使负载输入端子短路。

开关功能

在恒流模式和恒阻模式中,可以进行Max100kHz的开关操作。即使在加载中也可以更改等级,频率,占空比等设置参数。

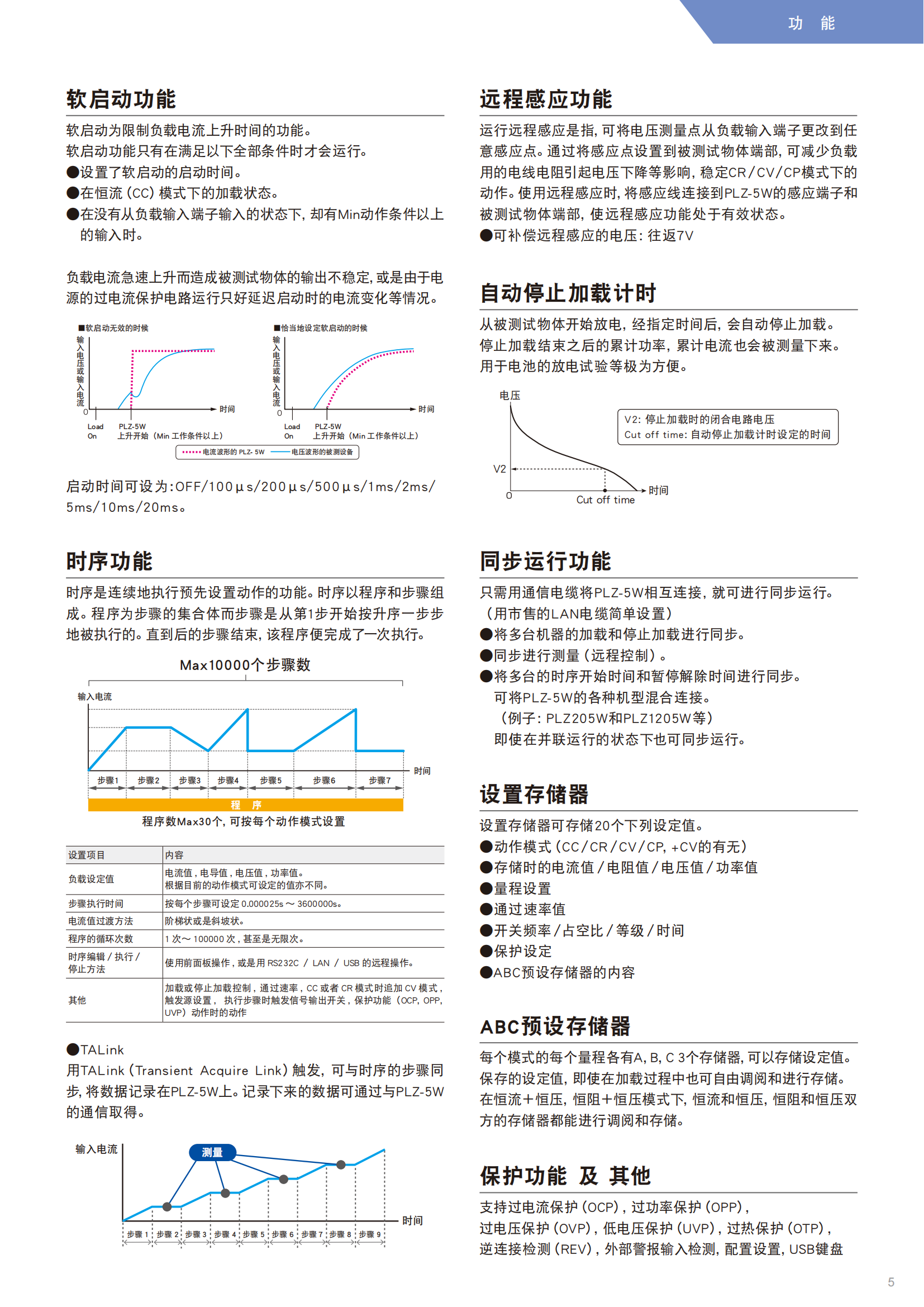

时序功能

时序是连续地执行预先设置动作的功能。时序以程序与步骤所组成。程序为步骤的集合体,而步骤是从第1步开始按顺序一步步地被执行。直到最后的步骤结束,该程序便完成了一次执行。

TALink

用TALink(Transient Acquire Link)触发,可与时序的步骤同步,将数据记录在PLZ-5W上。记录下来的数据可通过与PLZ-5W的通讯来取得。

电源的简易阻抗测量例

PLZ-5W的情况

将信号发生器和数字电压表组成而成的简易阻抗测试系统等,可灵活支持各种应用。

PLZ-5WZ的情况

不需要函数任意波形发生器。

保险丝熔断试验例

在保险丝熔断试验中,直流电源的恒定电流工作需要高速电流控制。仅靠直流电源很难实现高速电流控制,但只要与电子负载装置PLZ-5W系列组合使用,即可实现高速电流控制。
保险丝熔断试验要求JASO D612标准。可进行标准要求的各种试验(电压下降试验,瞬变电流遮断试验,熔断时间试验,分步通电试验,遮断容量试验)。

电池评测试验例

仅用大功率开关电源PAT-T系列不能进行高速工作,通过串联和并联连接电子负载装置PLZ-5W系列可形成高速响应的单极电源。由此便可在高速工作时实现对电池的图案化充电电流,放电电流的同步,并使电流流动。如果进一步在电池评测试验中使用PLZ-5WZ,即可在评测过程中无缝地测量电池的阻抗。

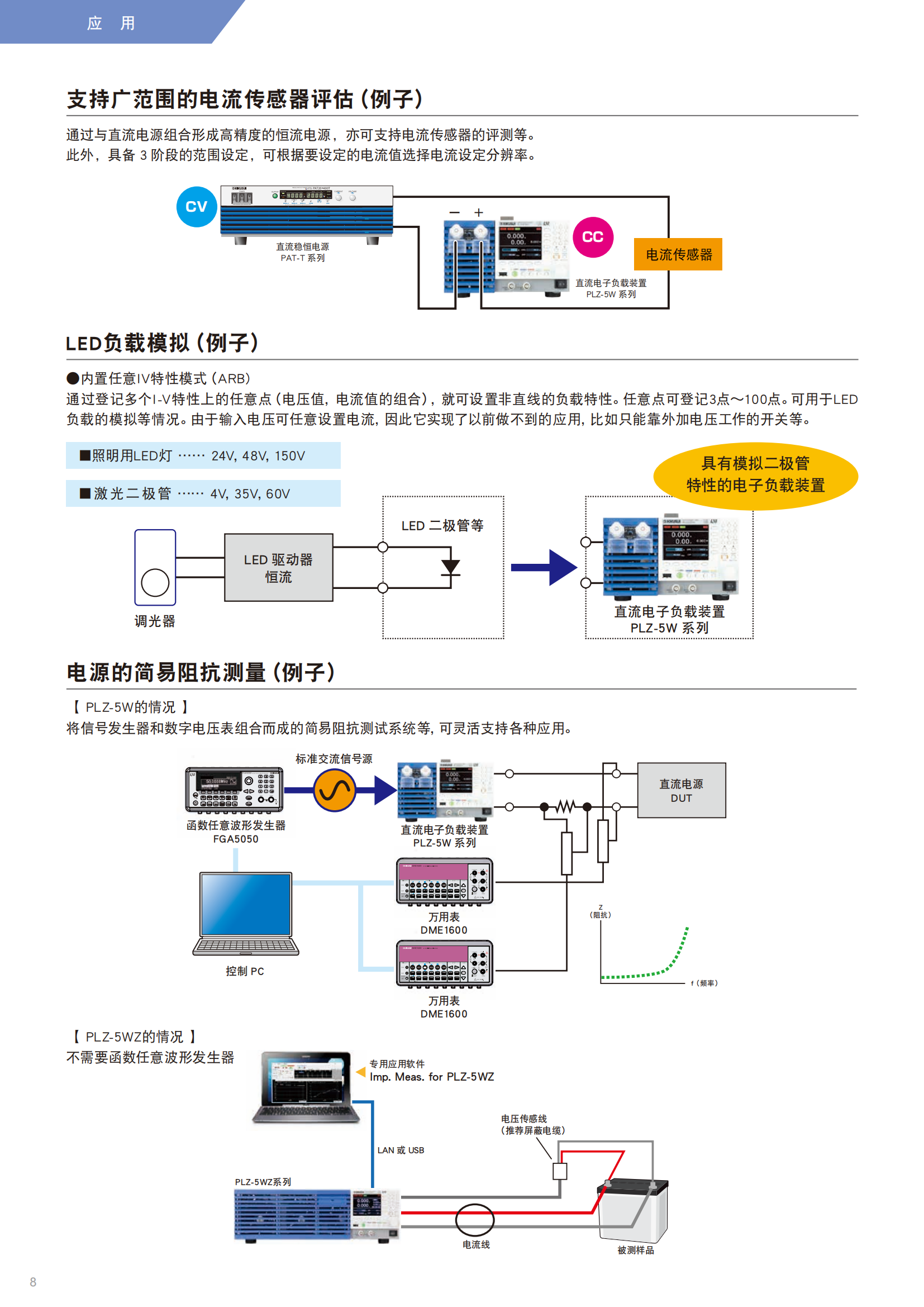

支持大范围的电流传感器评估例

通过与直流电源组合形成高精度的恒流电源,也可支持电流传感器的评测等。此外,具备3阶段的范围设定,可根据要设定的电流值选择电流设定分辨率。

LED负载模拟例

内置任意IV特性式(ARB)

通过登记多个I-V特性上的任意点 (压值,电流值的组合)就可以设置非直线的负载特性。任意点可登记3点~100点。可用于LED负载的模拟等情况。由于输入电压可任意设置电流,因此可以实现以前所无法完成的应用,例如只能靠外加电压工作的开关等。
