菊水直流电源装置PWX 系列

名称 直流电源装置
规格
品牌 KIKUSUI菊水
型号 PWX 系列
产品详情

产品概要

PWX系列是作为机柜装配电源进行了优化设计的CV/CC可变型开关直流稳定电源。机柜形状采用宽度为19英寸的薄型外观设计,提高了安装效率。仅在正背面进行用于内部冷却的吸排气,能够上下紧密贴合安装。而且,该系列标配系统升级所需的LAN,USB,RS232C通讯接口组。通过同时使用VMCB(虚拟多通道总线)功能※1,除1对N外,还可以高效进行N对M且大规模的网络型远程控制及监视。通过LAN通讯能够从计算机,智能手机,平板电脑等的WEB浏览器进行控制及监视。而且经过了LXI(LAN eXtention for Instrumentation)认证,在使用LAN连接测量系统时,其设定简单易行。还可以轻松对其他建筑中的电源进行远程管理等操作。输出规格有输出功率为750W和1500W的两种,是动作区域大,能够组合电压/电流设定的3倍功率型产品。例如,额定输出功率为1500W的PWX1500ML能够实现从80V-18.75A~26.8V-56A的无缝动作。而且采用国际通用的85~265V输入电源电压,还内置了用于抑制谐波电流的PFC(功率因素改善电流)。并且配备了模拟外部控制/监控输出,主机从机并联运行功能,各种保护功能,存储器功能等。

※1:半尺寸机柜机型Ver2.0以上版本支持

特长

标配LAN × VMCB(假想多通道总线)功能支持网络型远程控制与监控

PWX系列标配LAN,USB,RS232C作为通讯接口。并且,如同时使用可将多个PWX系列进行假想工作组化来进行管理的VMCB(假想多通道总线)功能※2,则不仅可以实行1对N,还可以高效实行N对M且大规模的网络型远程控制与监控。尤其是LAN可对应LXI(LAN eXtention for Instrumentation),可以使用个人电脑,智能手机,平板电脑等的网络浏览器对嵌入PWX系统的网络服务器进行访问,从而对电源进行控制与监控。另外,如果使用另售的时序创建软件SD013-PWX(Wavy for PWX),则不仅能够指定通道(个别)设置连接到VMCB上的PWX系列,还可以利用global命令进行批量控制※3。可以同时进行多台设备的输出ON/OFF切换,以及输出电压,电流值操作。

※2:关于PWX750ML,计划在固件版本Ver.2.0以上的版本中开通此功能
※3:仅在Wavy for PWX的直接控制时有效。且global命令在VXI-11/HiSl IP/SCPI-RAW的控制中也可以使用

LAN接口与VMCB组成的基本结构例

使用集线器将个人电脑和PWX系列连接到LAN,如下图所示对其进行假想工作组化的PWX系列进行设置。并且,假想工作组设置数量Max为255个,每个工作组的Max构成数量为31台,工作组内的机型不必统一。

追加通讯监控功能

配置了监控通讯的功能。例如,当LAN线脱落时,在设定的时间内没有识别到被控设备,这时会出现通讯警报(报警灯点亮),这时设备的输出会自动停止。防止在没有监控下的误工作,提升了系统的信赖性。

※对应主机版本为Version.2.2以上的机型。

关于LAN连接上的安全问题

对于嵌入的WEB服务器,可以通过设置密码进行访问限制。并且,对于使用VXI-11/HiSLIP/SCPI-RAW进行控制,可以设置为通过IP地址进行主机访问限制。可以防止来自未注册(Max可注册4台)主机的终端的访问。

LAN通讯接口

通过LAN通讯接口进行控制的特征为可以快速地对数个设备进行控制,理论上可控制的Max数量约为42亿。(Max通讯速度因连接设备数量而变化)另外,由其标准上可以实现控制方(控制器)与被控制方混装,因此可以适用于各种用途,这也是其特征之一。并且,在使用Apple Bonjour的计算机系统中,可以使用主机名代替IP地址进行访问。

USB通讯接口

由即插即用系统进行的自动识别使用户从以前数码控制时的复杂设定操作中得以解放,可以说适用于1:1的控制。标准上Max连接设备数量为127台。另外,PWX系列按照USB2.0规格实现了Max12Mbps(Full Speed)的通讯速度。

RS232C通讯接口

PWX系列中还配备有RS232C接口。可以用于个人电脑,程序装置等进行通讯。接口形状为RJ45,使用时请另行购买D-sub 9P-RJ45变换电缆(RD-8P/9P)。

工作领域为3倍比的恒功率型,同时具备充实的试验用电源的功能

3倍比的恒功率型

工作领域为可以进行大范围电压电流设定组合的3倍比恒功率型。例如额定输出功率1500W,ML(PWX1500MLF)机型,可以从80V-18.75A~26.8V-56A之间无间隙动作。

模拟接口

PWX系列配置有外部电压, 电阻控制等在试验用电源装置模拟外部信号控制与监控用途中所必要的接口。外部信号的输入及状态信号的输出能够使用后面板J1连接器进行。

输出电压,输出电流的控制

使用外部电压控制

从外部对PWX系列施加电压,可以控制输出电压和输出电流。

使用外部电阻进行控制

调节外接电阻,可以控制输出电压和输出电流。

使用外部接点控制输出ON/OFF

可以从外部接点控制PWX系列输出的ON/OFF。

使用外部接点控制输出停机

可以从外部接点控制输出死机。

使用外部接点清除警报(不包括 OVP2,OHP2,SD)

可以从外部接点对PWX系列进行警报取消。

动作模式的监视

输出电压及输出电流的外部监视出力。

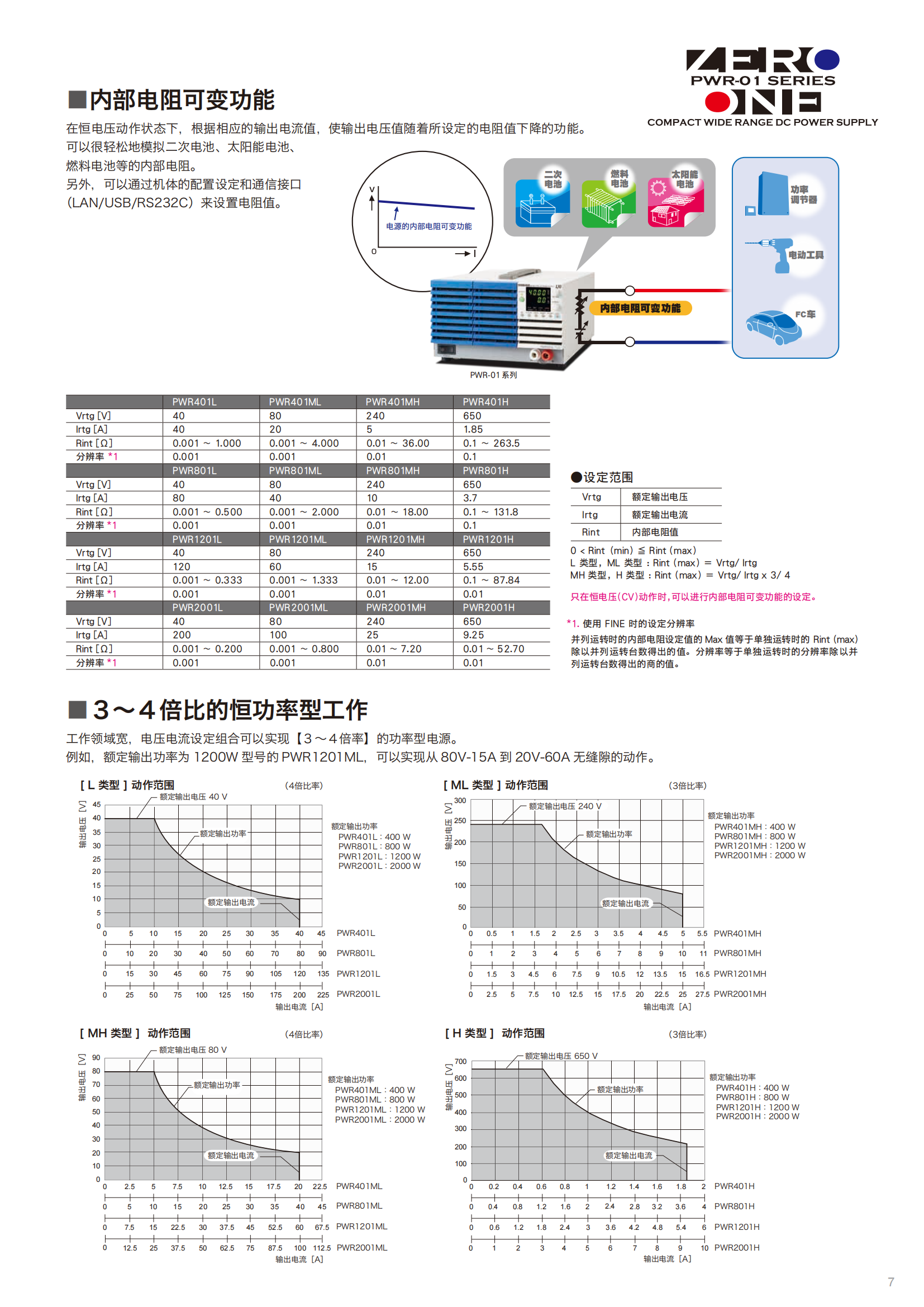

内部电阻可变功能

在恒电压动作状态下,根据相应的输出电流值,使输出电压值随着所设定的电阻值下降的功能。可以轻松地模拟二次电池,太阳能电池,燃料电池等的内部电阻。另外,可以通过机体的配置设定和通讯接口(LAN/USB/RS232C)来设置电阻值。
