菊水直流电源装置 PBZ 系列

名称 直流电源装置
规格
品牌 KIKUSUI菊水
型号 PBZ 系列
产品详情

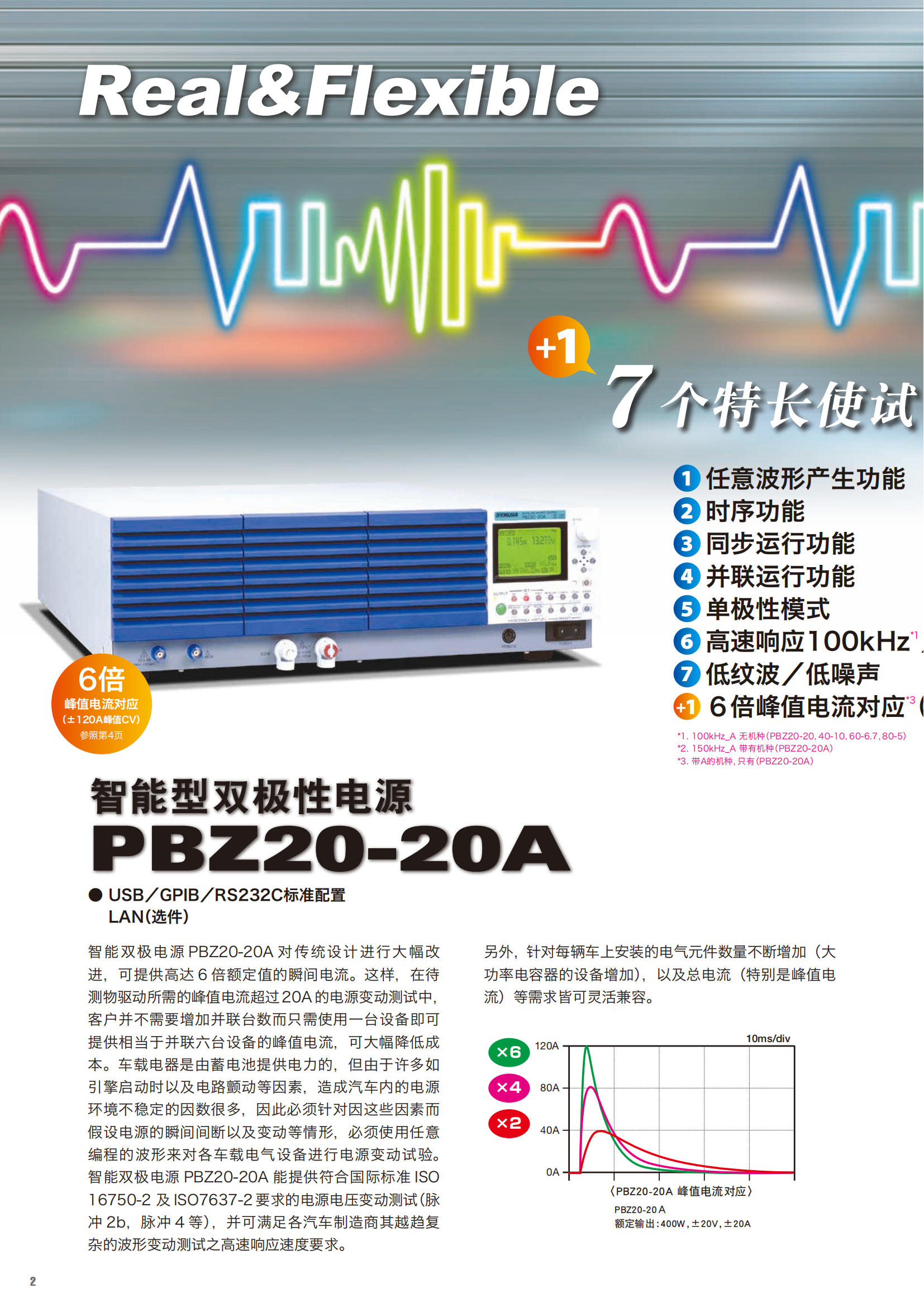

产品概要

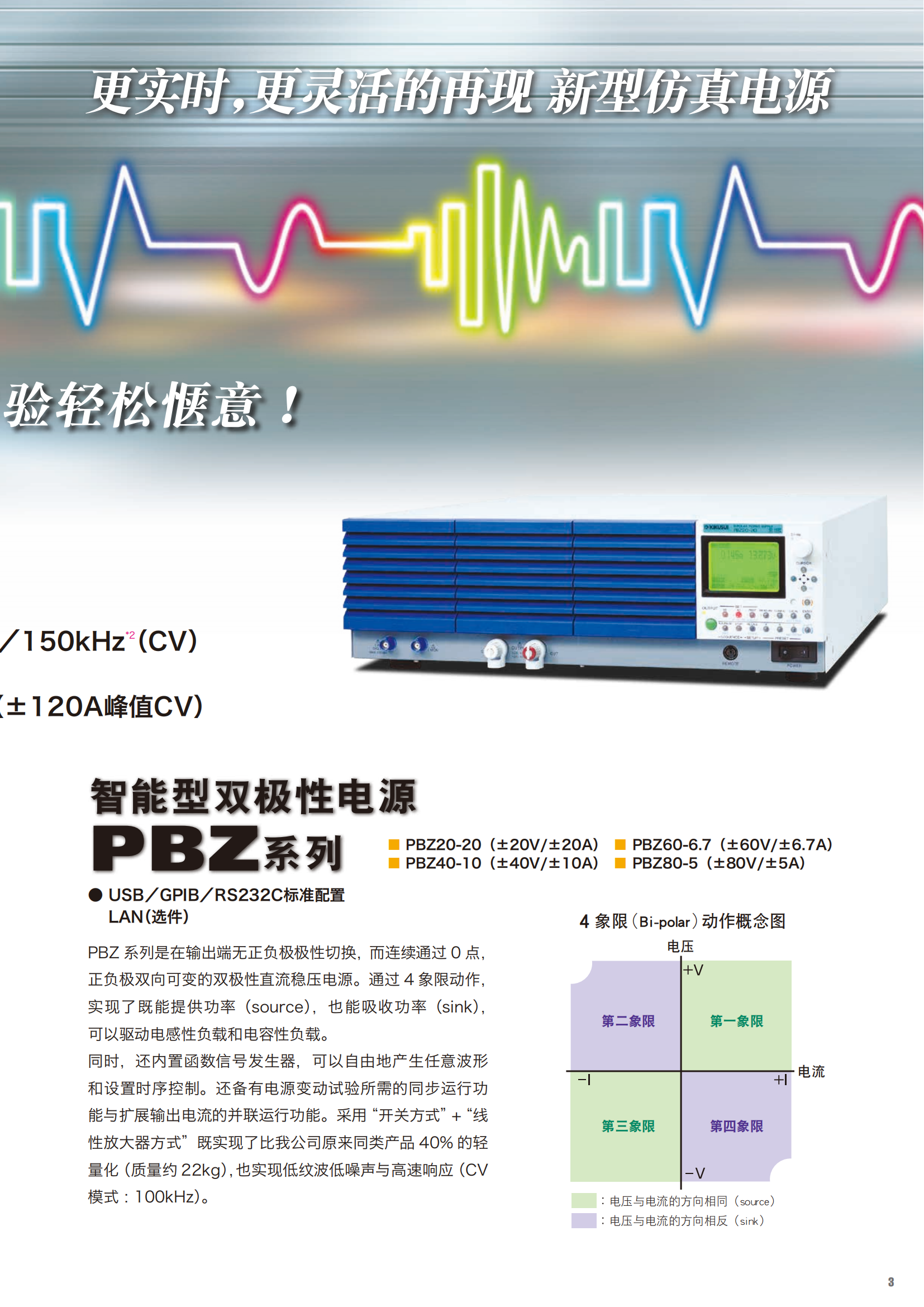

PBZ系列无需切换输出端子正负极性,即可连续通过0点,是一款正负极性双向可变的双极性方式直流稳定电源。采用“开关”与“线性”方式实现了轻量化,脉动噪声低,高速响应。通过4象限动作即可供应(souce)也可吸收(sink)功率,可以驱动感性负载和容性负载。而且配备了信号发生功能,可以自由地生成波形并设定时序。还配备了电源变动试验所需的同步运行功能和扩展输出电流的并联运行功能。

特长

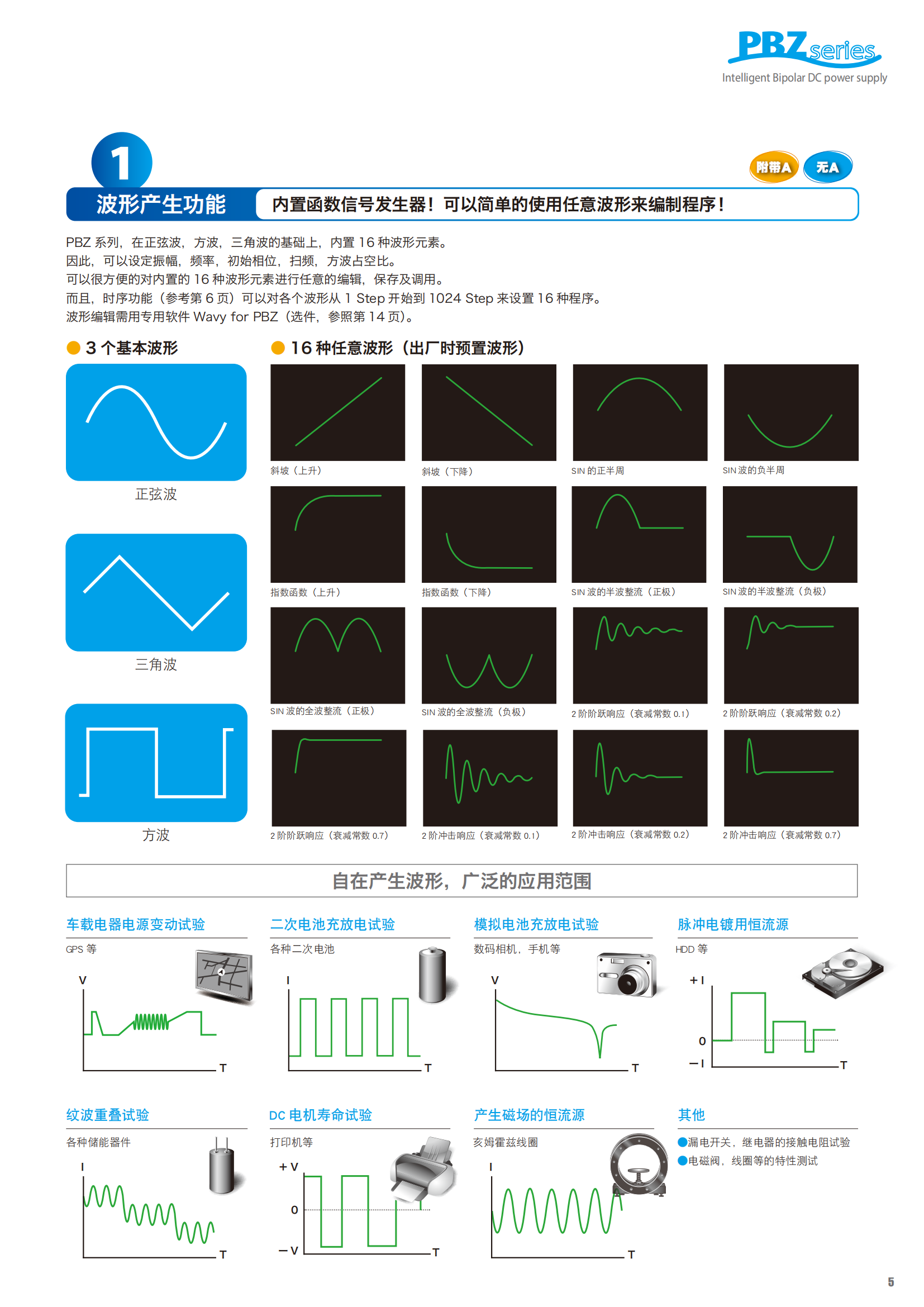

波形生成功能 ──内置函数信号发生器!可以简单的使用任意波形来编辑程序!

PBZ系列在正弦波,方波,三角波的基础上,内置了16种波形元素。因此可以设定振幅,频率,初始相位,扫频,方波占空比。可以方便的对内置的16种波形元素进行任意的编辑,保存及调用。而且,时序功能可以对各个波形从1Step开始到1024Step来设置16种程序。波形编辑需要使用专用软件Wavy for PBZ(选件)。

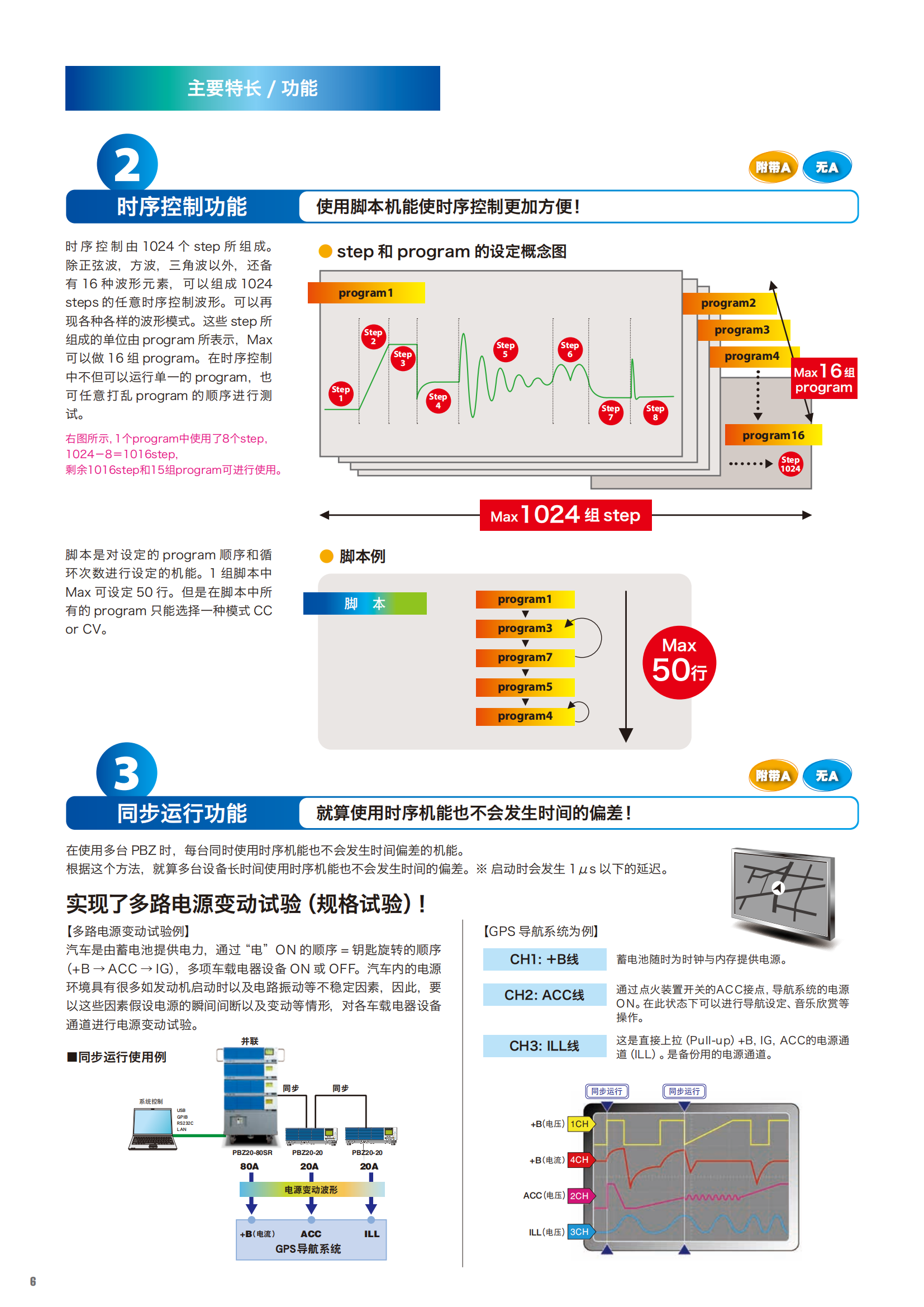

时序控制功能 ──使用脚本功能使时序控制更加方便!

时序控制由1024个step所组成。除正弦波,方波,三角波以外,还备有16种波形元素,可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。这些step所组成的单位由program所表示,最大可以做16组program。在时序控制中不但可以运行单一的program,也可任意打乱program的顺序进行测试。

如图片所示,1个program中使用了8个step,因此剩余1016step和15组program可进行使用。

脚本是对设定的program顺序和循环次数进行设定的功能。1组脚本中Max可设定50行。但是在脚本中所有的program只能选择一种模式CC or CV。

同步运行功能 ──就算使用时序功能也不会发生时间偏差!

在使用多台PBZ时,每台同时使用时序功能也不会发生时间偏差的功能。根据这个方法,就算多台设备长时间使用时序功能也不会发生时间的偏差。

※启动时会发生1μs以下的延迟。

多路电源变动试验例

汽车是由蓄电池提供电力,通过电源ON的顺序=钥匙旋转的顺序(+B → ACC → IG),多项车载电器设备ON或OFF。汽车内的电源环境具有很多如发动机启动时以及电路振动等不稳定因素,因此要以这些因素假设电源的瞬间间断以及变动等情形,对各车载电器设备通道进行电源变动试验。

GPS导航系统为例

蓄电池随时为时钟与内存提供电源。

  • CH1:+B线
    通过点火装置开关的ACC接点,导航系统的电源ON。在此状态下可以进行导航设定,音乐欣赏等操作。

  • CH2:ACC线
    直接Pull-up +B,IG,ACC的电源通道(ILL)。是备份用的电源通道。

  • CH3:ILL线

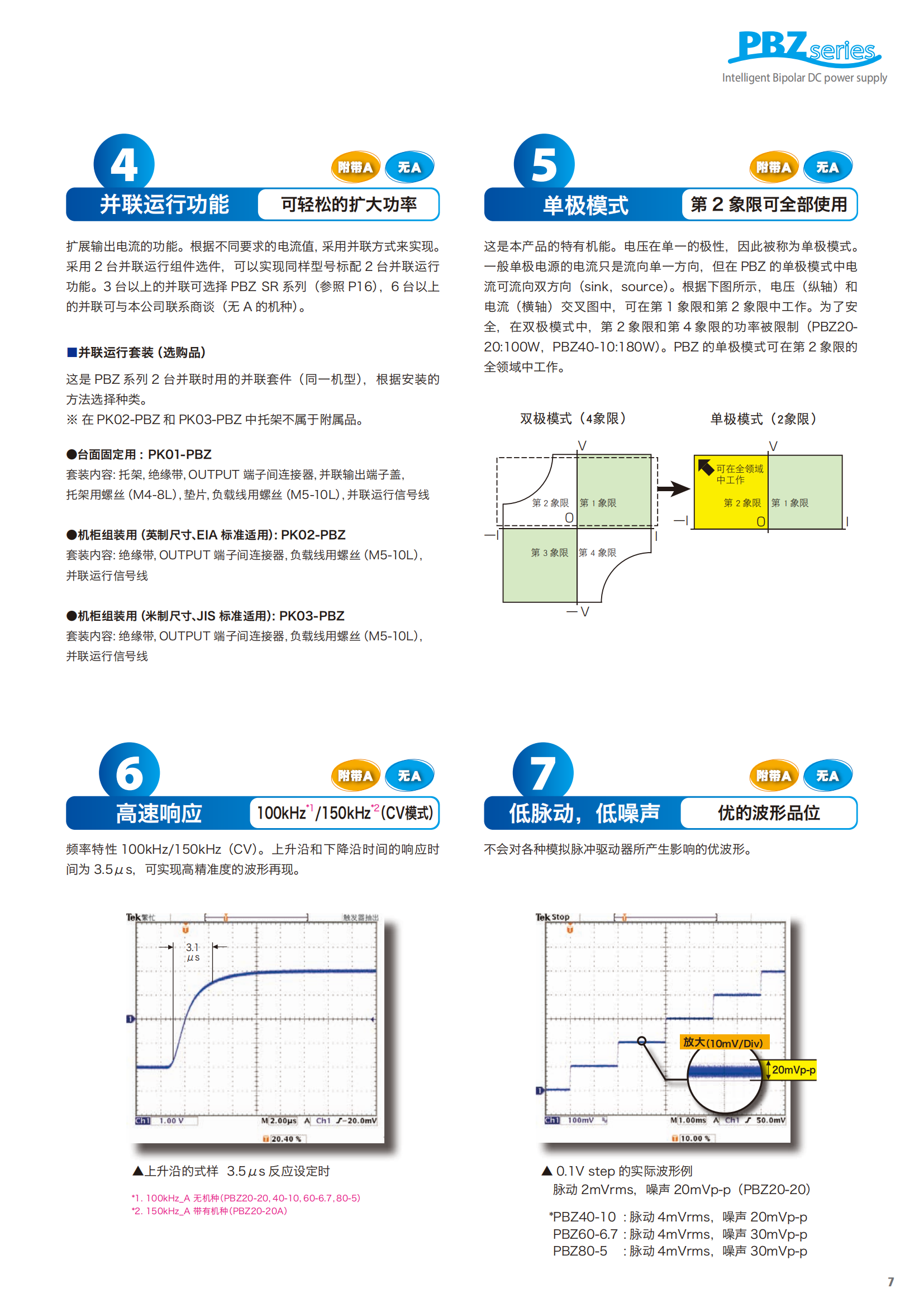

并联运行功能 ──可轻松扩大容量

根据不同要求的电流值,采用并联方式来实现。采用2台并联运行组件选件,可以实现同样型号标配2台并联运行功能。3台以上的并联可选择PBZ SR系列,6台以上的并联可与本公司联系商谈(无A机种)。

并联运行套装(选购件)

这是PBZ系列2台并联时用的并联套件(同一机型),根据安装的方法选择种类。

※在PK02-PBZ和PK03-PBZ中托架不属于附属品。

  • 台面固定用:PK01-PBZ
    套装内容:托架,绝缘带,OUTPUT端子间连接器,并联输出端子盖,托架用螺丝(M4-8L),垫片,负载线用螺丝(M5-10L),并联运行信号线

  • 机柜组装用(英制尺寸,EIA标准适用):PK02-PBZ
    套装内容:绝缘带,OUTPUT端子间连接器,负载线用螺丝(M5-10L),并联运行信号线

  • 机柜组装用(米制尺寸,JIS标准适用):PK03-PBZ
    套装内容:绝缘带,OUTPUT端子间连接器,负载线用螺丝(M5-10L),并联运行信号线

单极模式 ──第2象限可全部使用

电压在单一的极性时被称为单极模式。一般单极电源的电流只是流向单一方向,但在PBZ的单极模式中电流可流向双方向(sink,source)。根据下图所示,电压(纵轴)和电流(横轴)交叉图中,可在第1象限和第2象限中工作。为了安全,在双极模式中,第2象限和第4象限的功率被限制(PBZ20-20:100W,PBZ40-10:180W)。PBZ的单极模式可在第2象限的全领域中工作。

高速响应 ──100kHz*¹ / 150kHz*²(CV模式)

频率特性100kHz/150kHz(CV)。上升沿和下降沿时间的响应时间为3.5μs,可实现高精准度的波形再现。

低脉动噪声 ──优秀的波形品味

不会对各种模拟脉冲驱动器所产生影响的优秀波形。

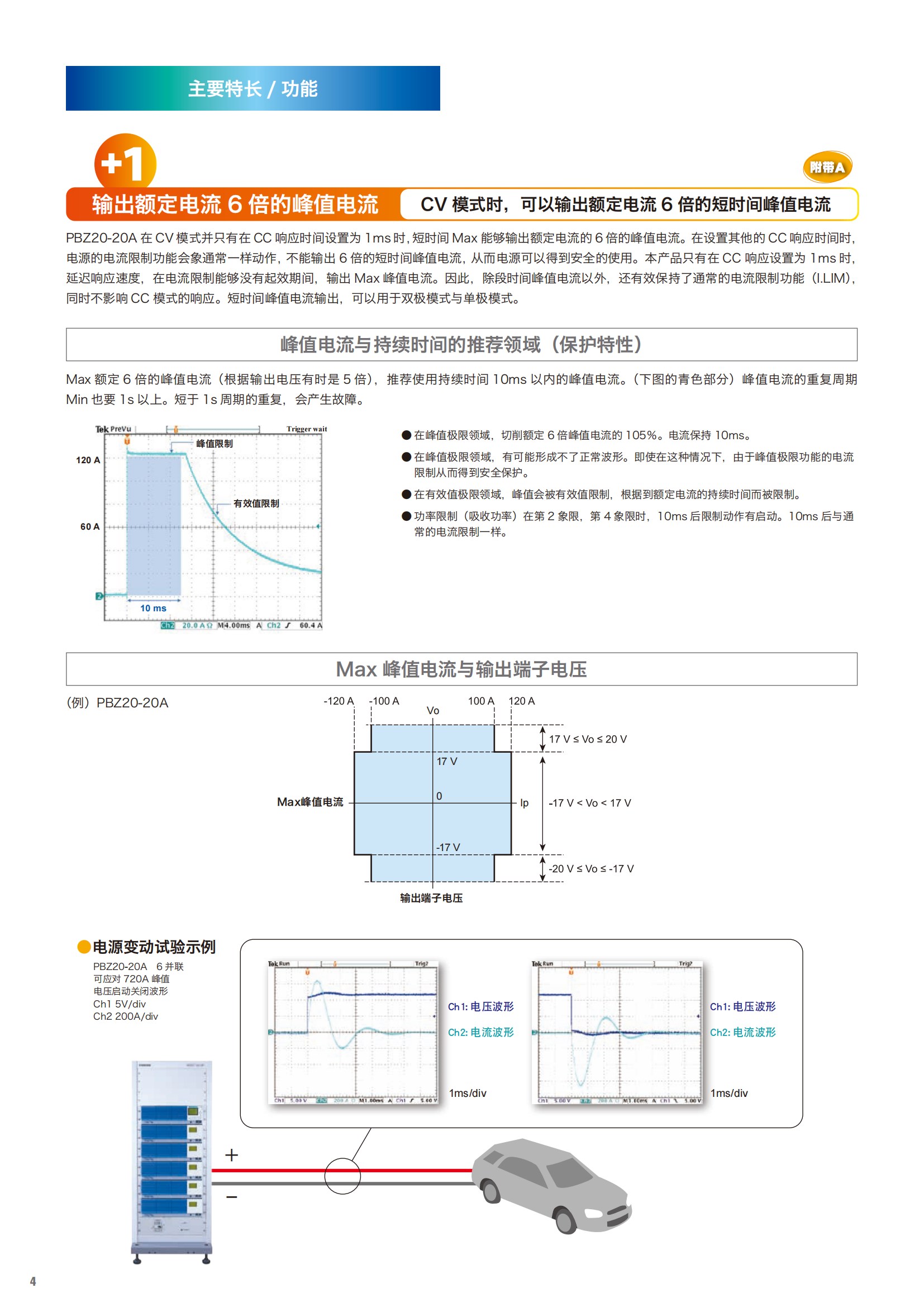

输出额定电流6倍的峰值电流 ──CV模式时,可以输出额定电流6倍的短时间峰值电流

PBZ20-20A在CV模式并只有在CC响应时间设置为1ms时,短时间Max能够输出额定电流6倍的峰值电流。在设置其他的CC响应时间时,电源的电流限制功能会像通常一样动作,不能输出6倍的短时间峰值电流,从而电源可以得到安全的使用。本产品只有在CC响应设置为1ms时延迟响应速度,在电流限制没有起效期间输出Max峰值电流。因此,除短时间峰值电流以外,还有效保持了通常的电流限制功能(I.LIM),同时不影响CC模式的响应。短时间峰值电流输出可以用于双极模式与单极模式。

峰值电流与持续时间的推荐领域(保护特性)

最大额定6倍的峰值电流(根据输出电压有时是5倍),推荐使用持续时间10ms以内的峰值电流。(图片的蓝色部分)峰值电流的重复周期Min也有1s以上。短于1s周期的重复会产生故障。

  • 在峰值极限领域,切削额定6倍峰值电流的105%。电流保持10ms。

  • 在峰值极限领域,有可能形成不了正常波形。即使在这种情况下,由于峰值极限功能的电流限制从而得到安全保护。

  • 在 有效值极限领域,峰值会被有效值限制,根据到额定电流的持续时间而被限制。

  • 功率限制(吸收功率)在第2象限,第4象限时,10ms后限制动作有启动。10ms后与通常的电流限制一样。

Max峰值电流与输出段子电压

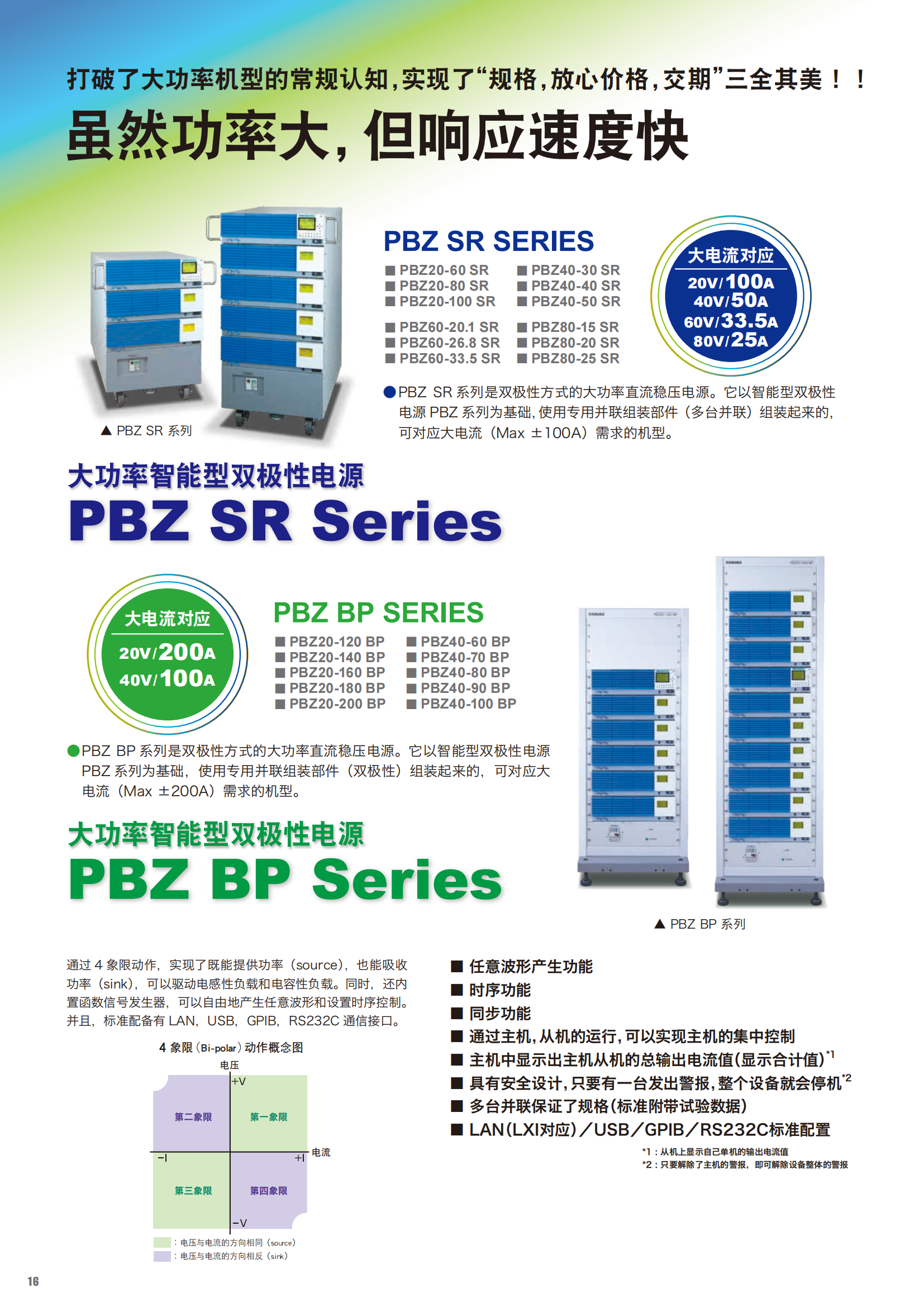

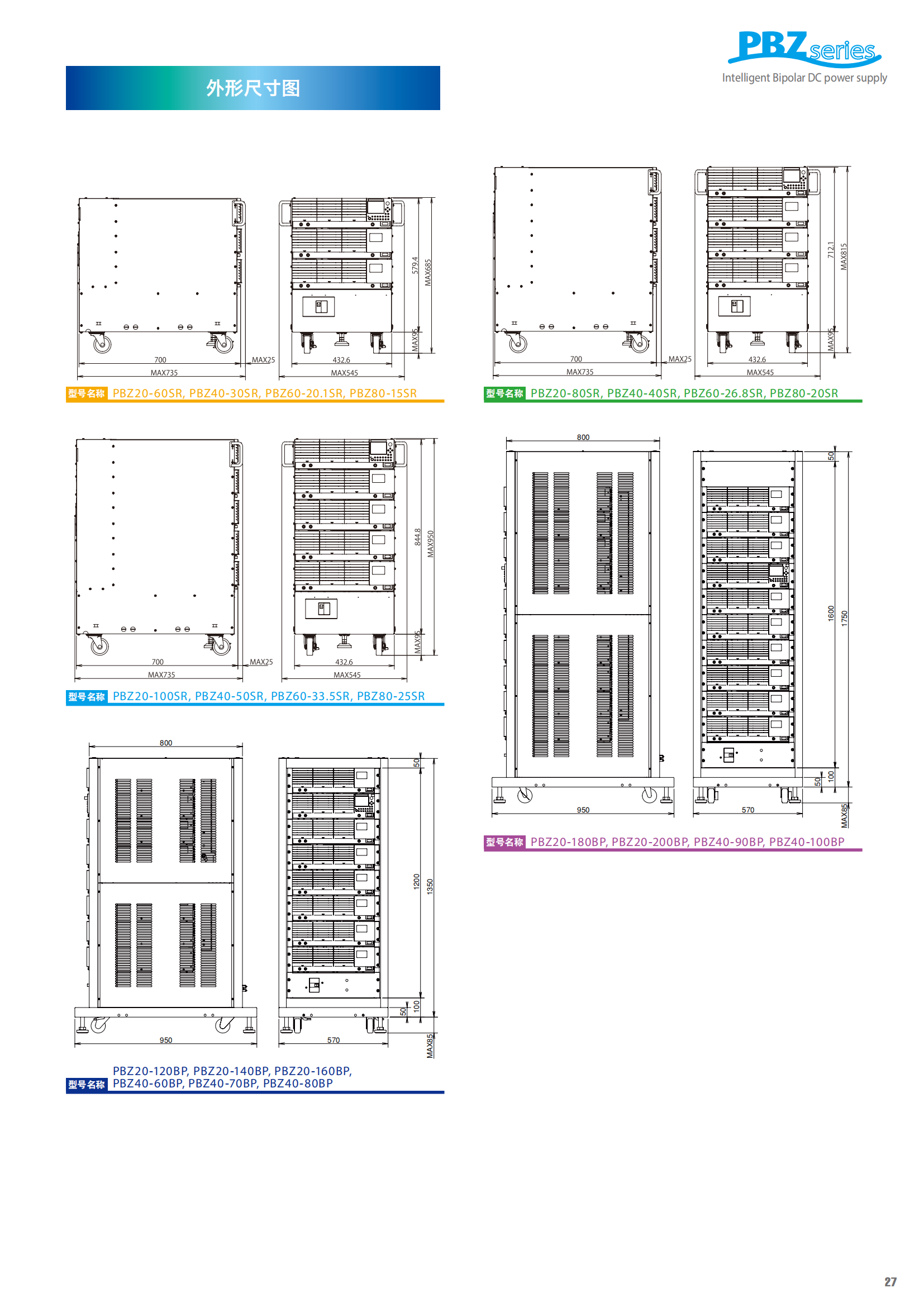

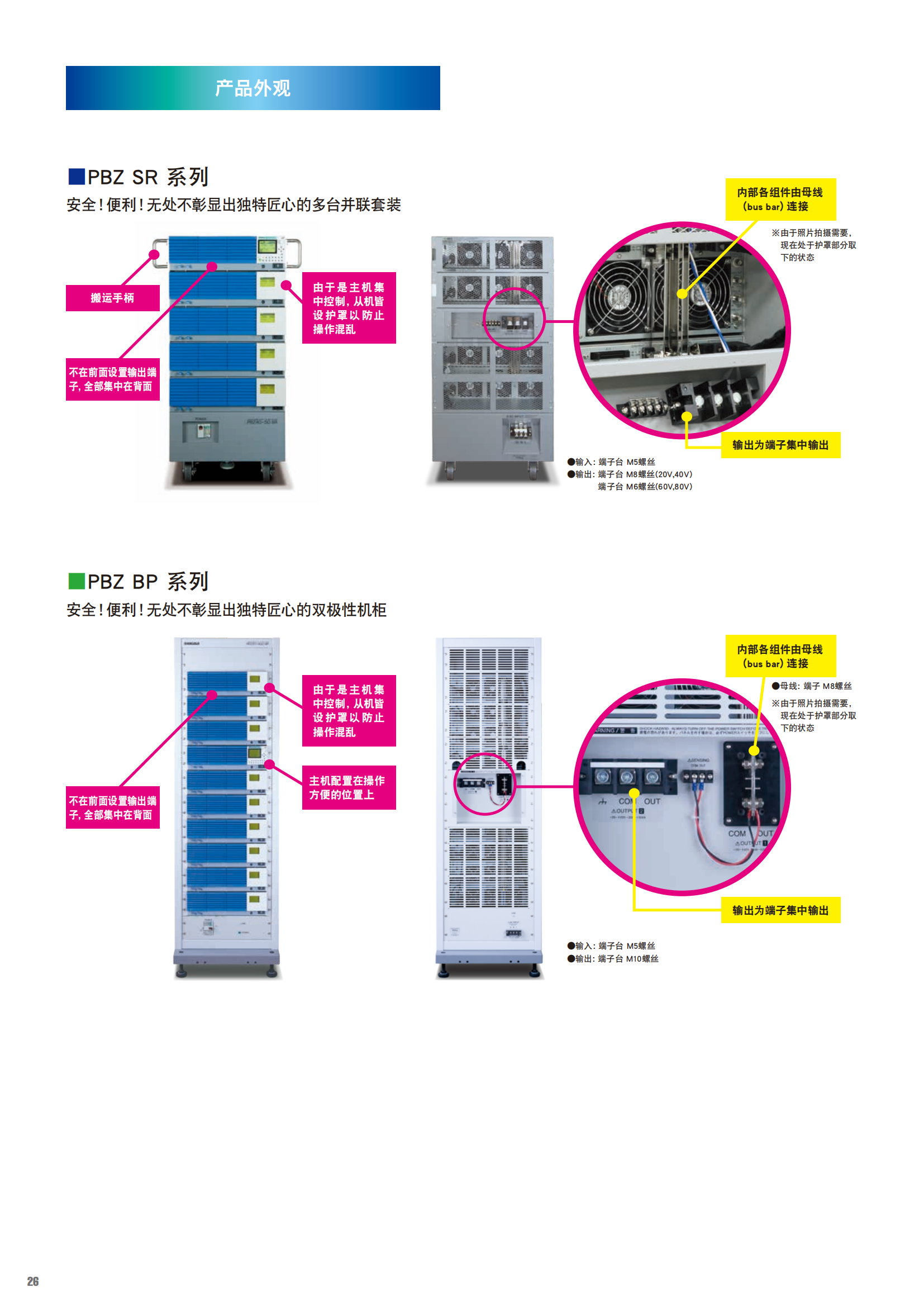

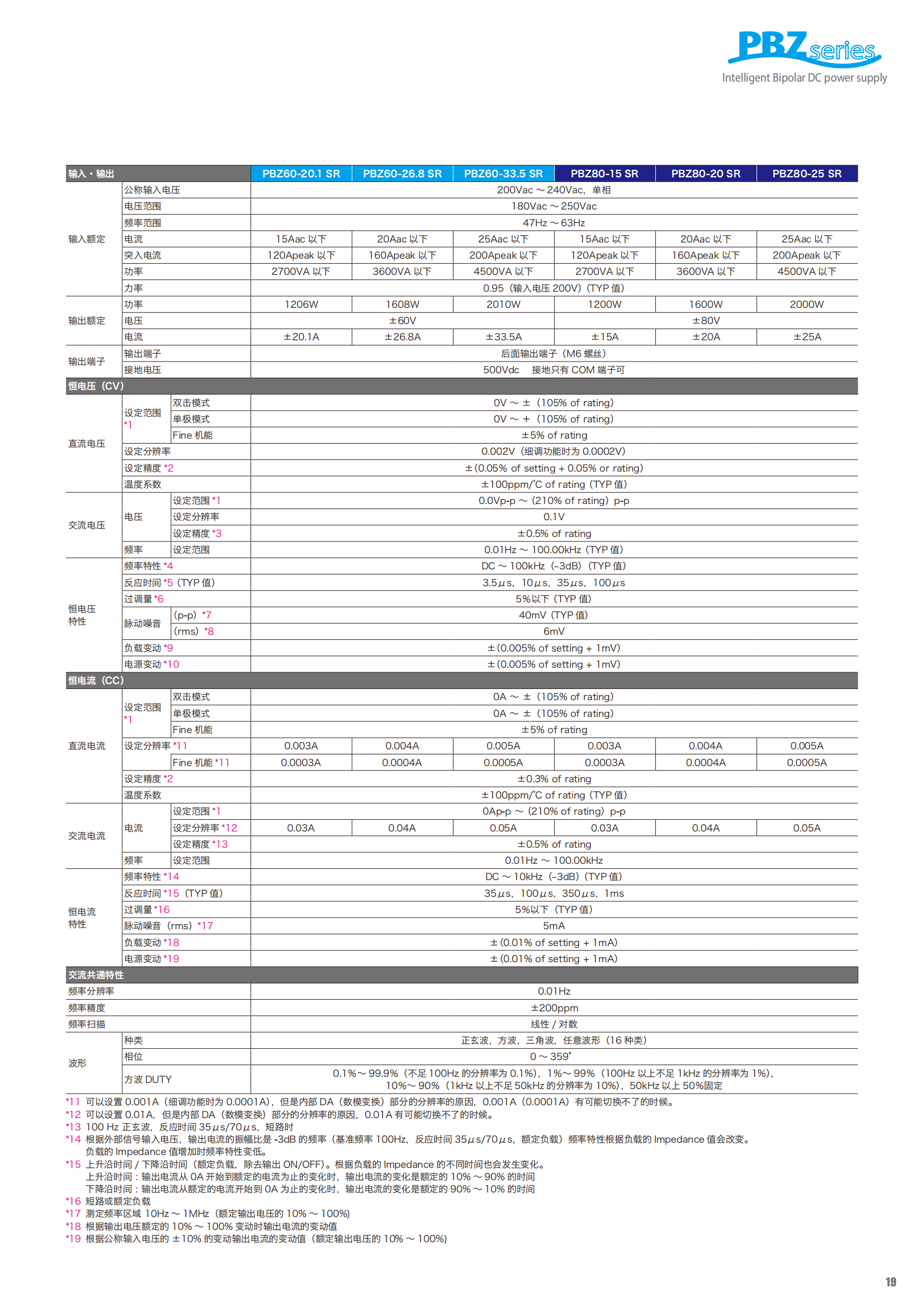

PBZ SR系列 大功率智能型双极性电源

PBZ SR系列是双极性方式的大功率直流稳定电源,它以智能型双极性电源PBZ系列为基础,使用专用并联组装部件(多台并联)组装起来的,可对应大电流(Max±100A)需求的机型。

PBZ BP系列 大功率智能型双极性电源

PBZ BP系列是双极性方式的大功率直流稳定电源。它以智能型双极性电源PBZ系列为基础,使用专用并联组装部件(双极性)组装起来的,可对应大流量(Max±200A)需求的机型。

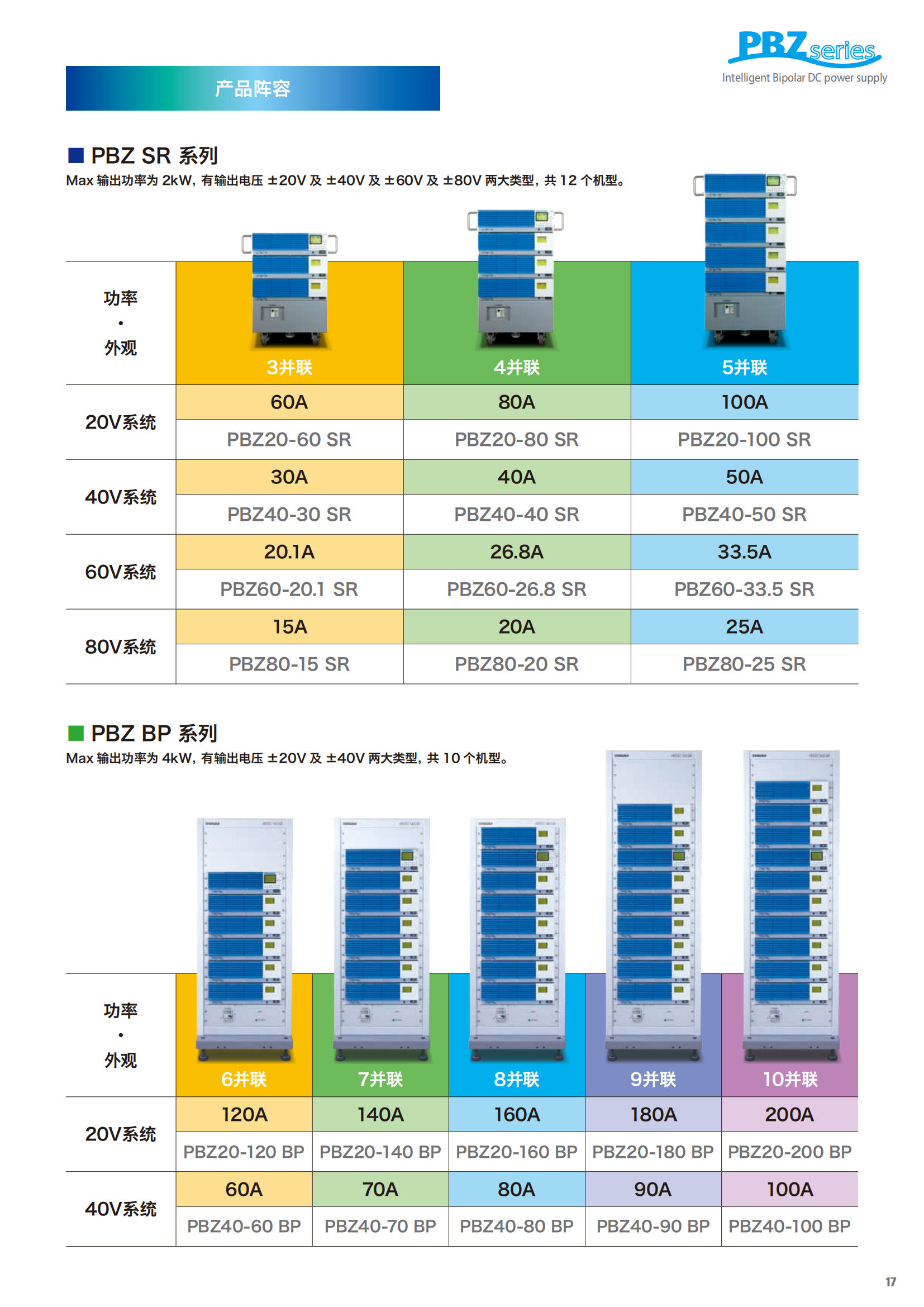

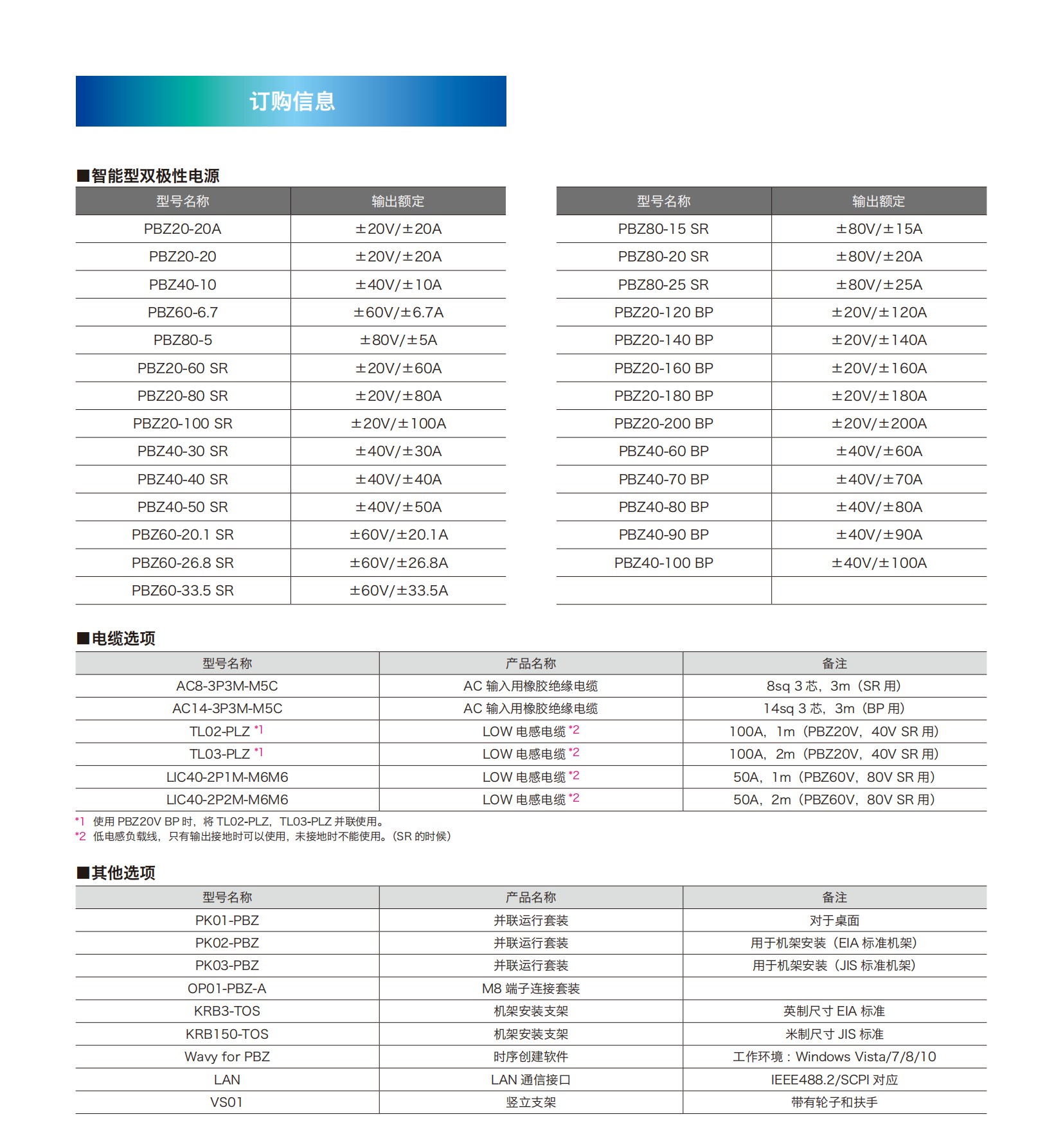

产品阵容

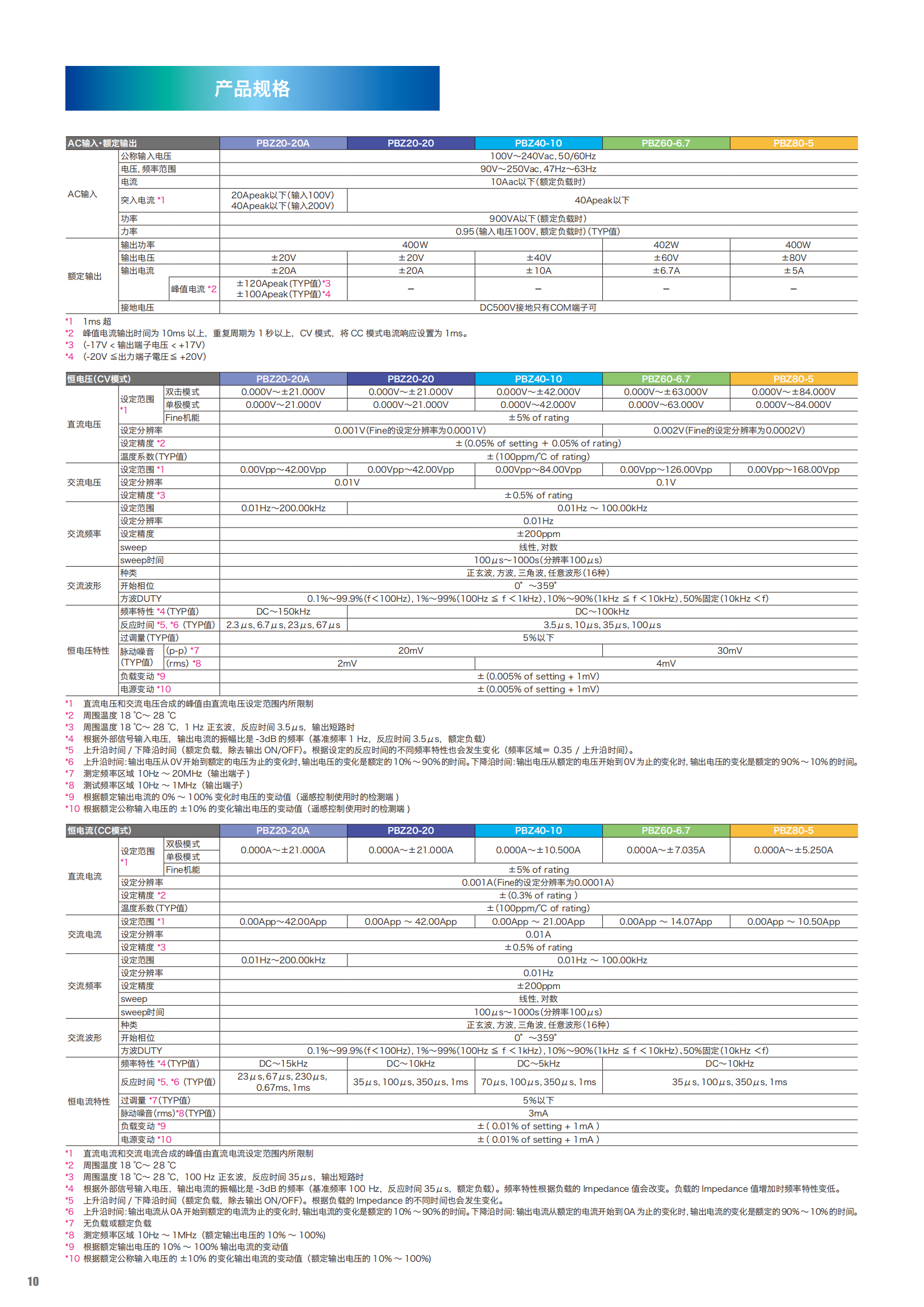

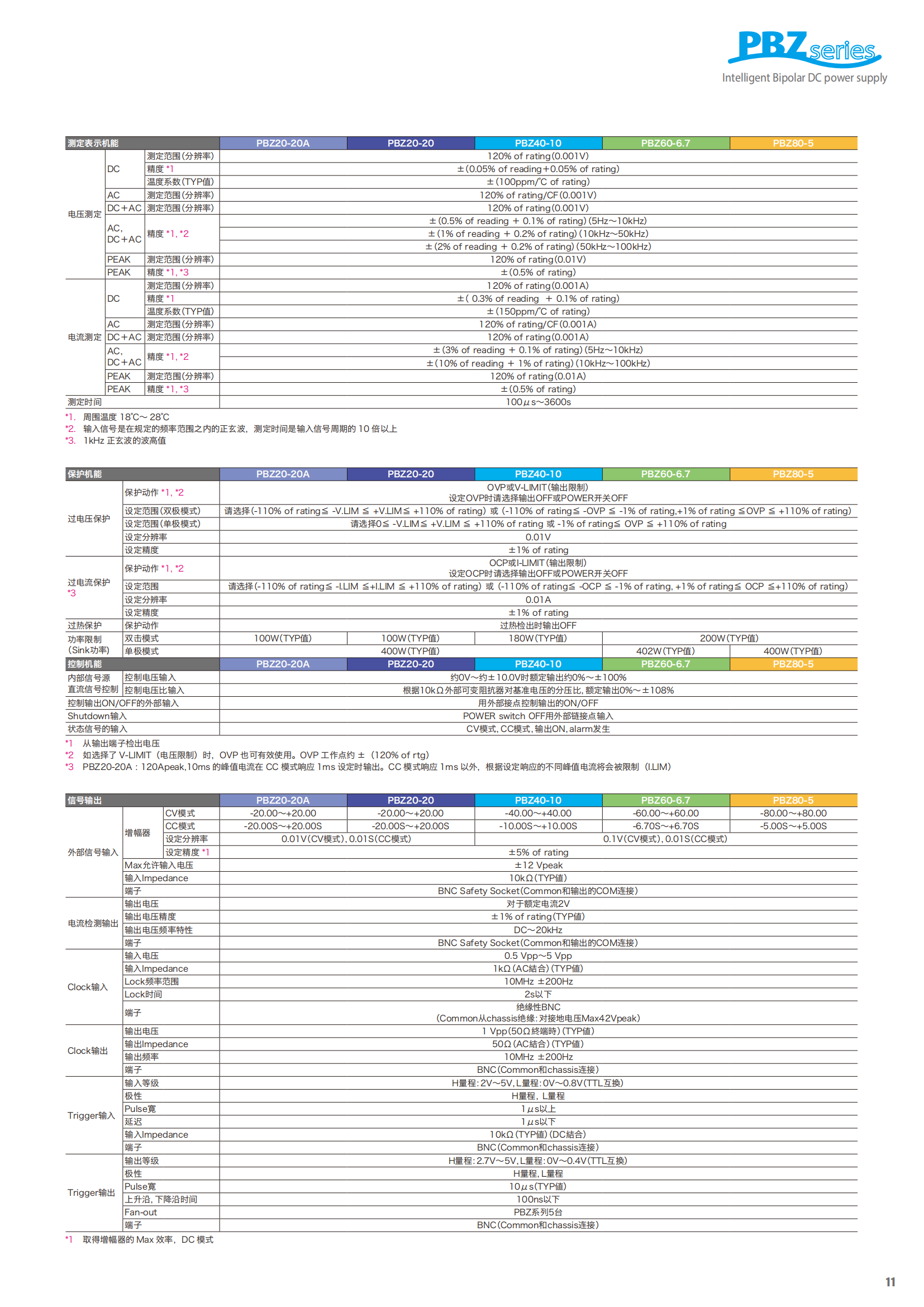

PBZ 系列

PBZ20-20A

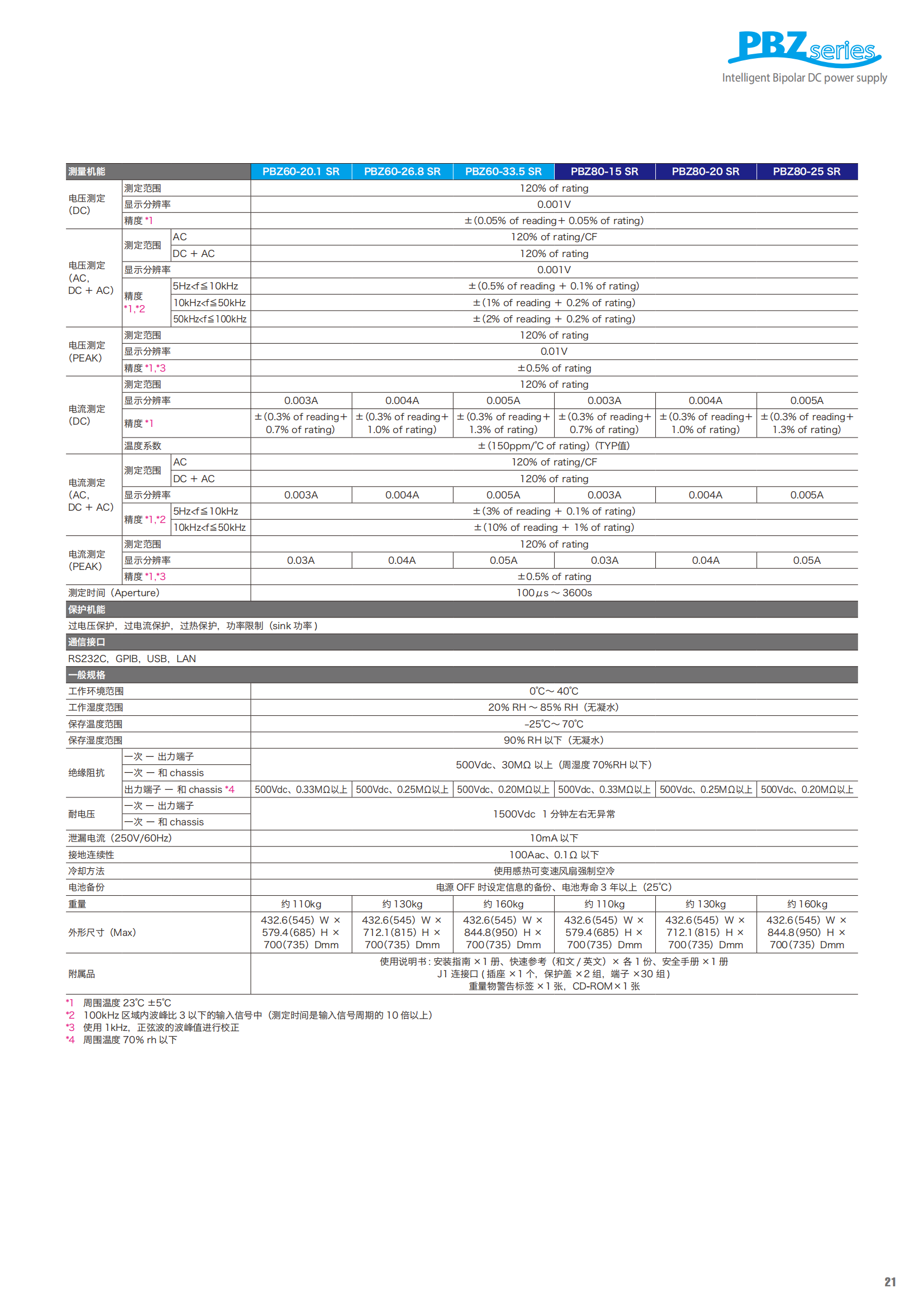

PBZ SR 系列

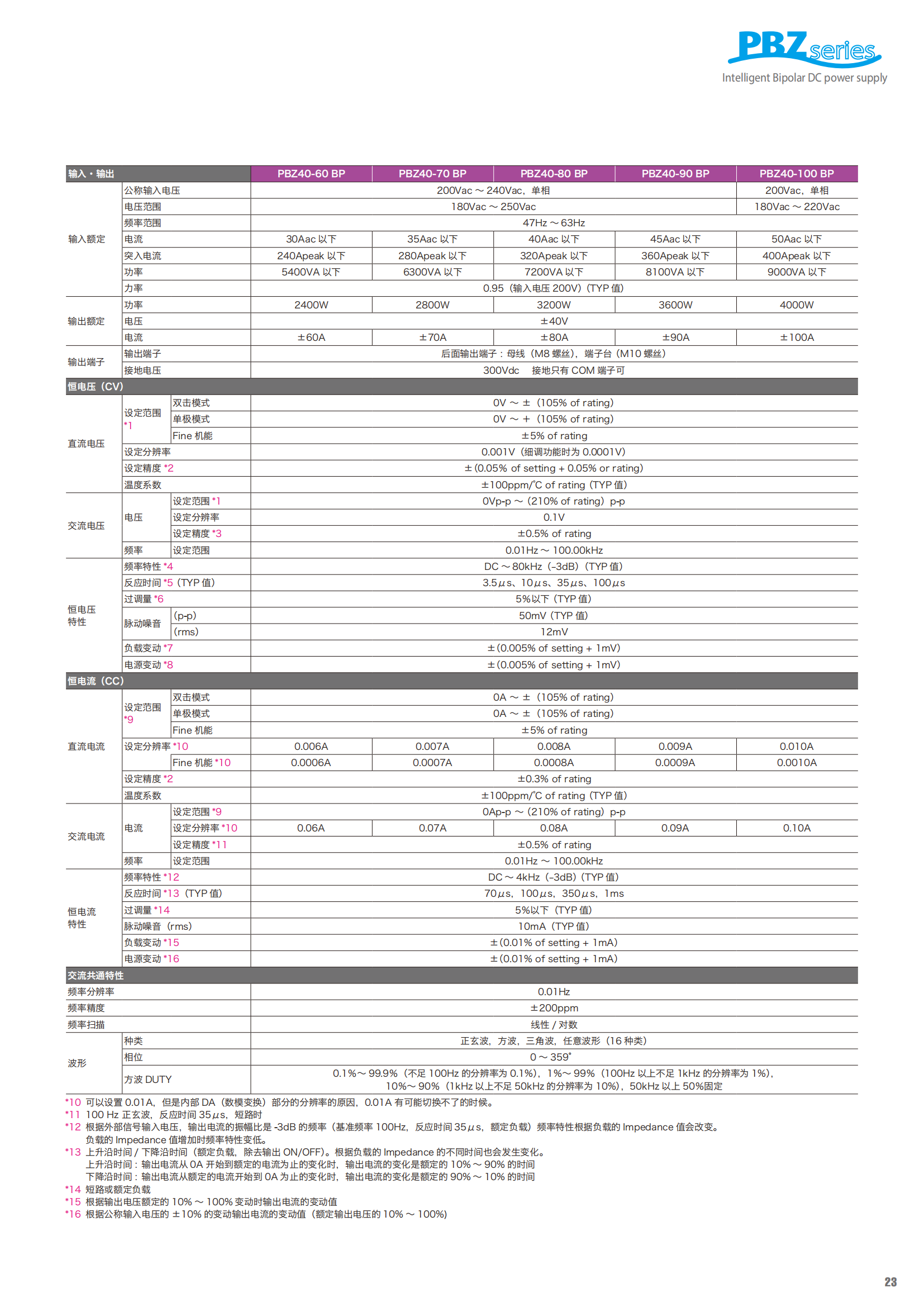

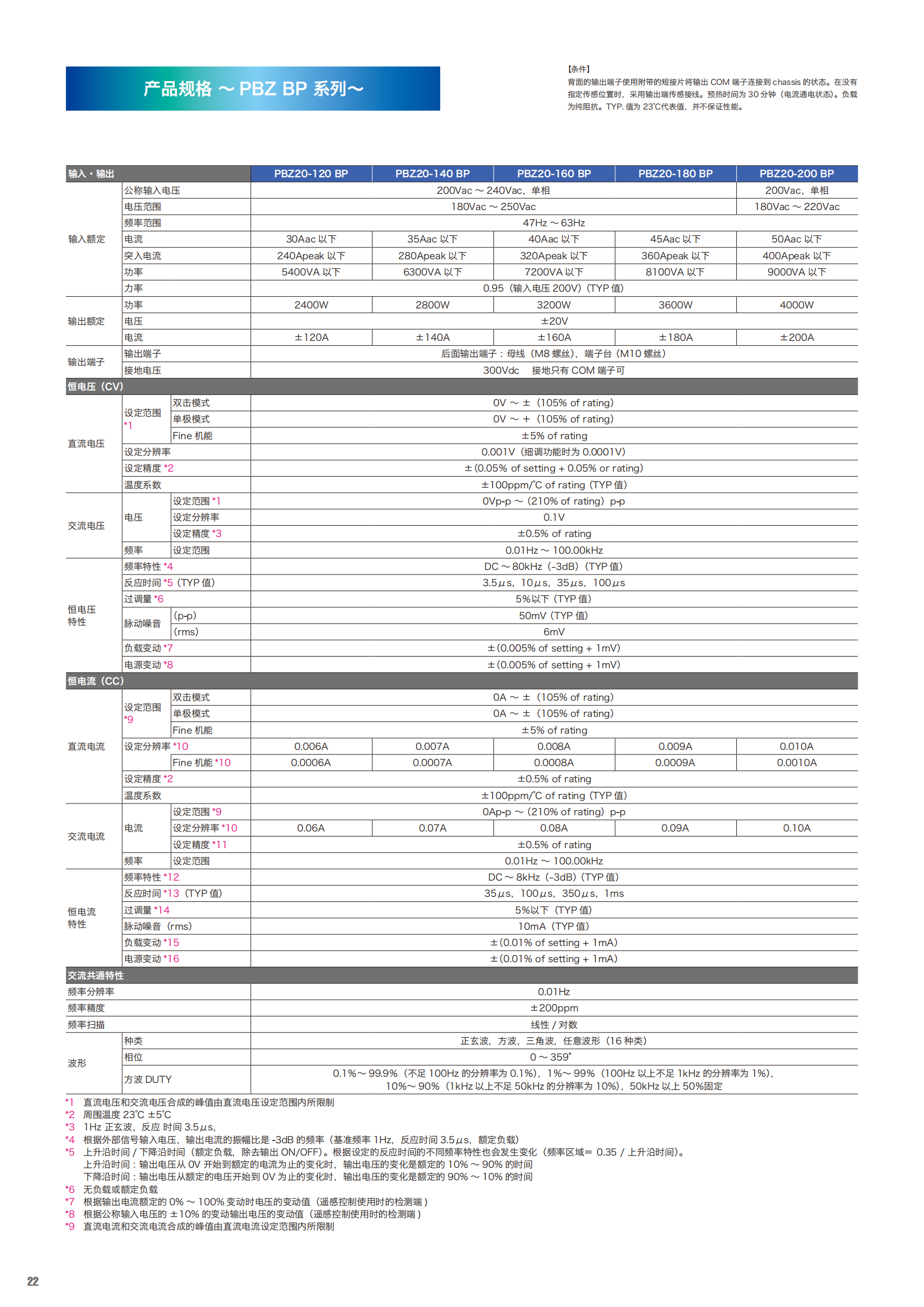

PBZ BP 系列
