泰克DPO70000SX ATI 高性能示波器

名称 示波器
规格
品牌 TEKTRONIX泰克
型号 DPO70000SX
产品详情

DPO70000SX提供了高达70 GHz模拟带宽的超高带宽实时信号采集和分析功能。已获专利(发明专利,专利号CN104950152、CN104897938)的异步时序交织(ATI)结构为实时信号采集提供了最低的噪声和最高的保真度。

  • 杰出的信号保真度和完美的信噪比

  • 稳定精确的多通道定时,实现最准确的分析能力

  • 紧凑的仪器封装,并能够灵活地扩容及简便地重新进行配置

简介

DPO70000SX 系列示波器为超宽带宽应用提供最准确的实时性能。

  • 低噪声、70 GHz 实时信号捕获功能,采用已获专利(发明专利,专利号CN104950152、CN104897938)的 ATI 结构

  • 紧凑的 5 ¼" (3U) 仪器封装,实现了功能最广泛的多通道系统

  • 采用 UltraSync 多台时间同步总线,提供精确的可扩充的性能

  • 最高的触发性能,>25 GHz 边沿触发带宽,独有的包络触发功能

  • 14.1 Gbps 硬件串行触发 – 保证在指定 8b10b、64b66b 或通用 NRZ 码型第一次发生时触发采集,隔离码型相关效应

  • 误码检测器 - 此功能在触发系统中执行,针对已定义的模式文件提供简单的误码测量,确定没有丢失位

低噪声、高保真信号采集在超高带宽应用中至关重要,如远距离相干光通信、400G 数据通信和宽带 RF。旗舰型 DPO77002SX 采用 ATI(异步时序交织)结构,实现了 70 GHz 和 200 GS/s(5 ps/样点)实时采集性能。这种已获专利(发明专利,专利号CN104950152、CN104897938)的对称结构本身的噪声要远远优于传统带宽交织方法。DPO70000SX 提供了最低的噪声、最高的保真度和最大的性能,支持进行复杂的光调制分析,对高速串行信令和频率进行抖动和噪声分析,对宽带 RF 信号进行相位和调制分析。

DPO70000SX 数字荧光示波器

  • 13 GHz、16 GHz、23 GHz 或 33 GHz 模拟带宽

  • 100 GS/s,10 ps/采样的实时采样率

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-9-L

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-10-L_0

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-11-L_0

应用

  • 相干光调制分析

  • 科研和国防数据采集和分析

  • 100G/400G 数据通信系统调试

  • PCIe 调试和一致性测试

  • 高速串行通信调试和一致性测试

  • PCIe、USB、Thunderbolt、HDMI、DisplayPort 等

ATI 结构发出的噪声最低

以前的数字化超高带宽信号的实时示波器解决方案把信号能量分布到两条数字化路径中,然后使用 DSP 重建输入信号。与传统方案不同,泰克独有的 ATI 结构提供了一种对称技术,为两条数字化路径提供了所有信号能量,实现了固有的噪声优势。

图中显示了输入信号怎样进入 ATI ASIC,然后进行采样,交替传送到每个数字化子系统。采样时钟以 75 GHz 运行,在数字化前把输入信号的频谱有效地折叠大约 37.5 GHz。每条数字化路径运行速率为 100 GS/s,折叠的频谱频段限定到 <40 GHz,满足内奎斯特标准。采样器的交替相位会把一条数字化路径中的信号相位倒置 180°,在重建最终数字化信号方面提供了明显优势。

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-12-L

通过数字化两份完整的信号能量,信号频谱使用相当于采样过程的 DSP“展开”,然后组合起来,复现输入信号。由于两份信号组合在一起,该流程有效平均这些信号,降低了随机噪声。采样流程引入的相位倒置会导致中频成分直接相互抵消,简化重建和校准。

因此,ATI 结构较传统数字带宽交织技术提供了固有的 SNR 优势。这些技术直接把一个输入信号分为频率的上方频段和下方频段。这划分功率,上方频段必须在数字化前向下混频,同时直接数字化下方频段。这种不对称方法使信号重建和校准变得更加困难,导致通带频率或相位响应误差。功率划分消除了降低信号噪声的机会。ATI 使用独特的对称结构,消除了这些问题。

通过比较泰克 DPO77002SX 和另一家厂商 63 GHz 型号的基准噪声,两台仪器都设置成 60 GHz 带宽,可以看到 ATI 提供了噪声最低的采集效果。

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-13-L

DPO77002SX 与其他厂商的 63 GHz 型号比较:FS 的基本噪声百分比与 mVFS设置,轨迹居中,60 GHz 带宽,最大采样率设置(200 GS/s 或 160 GS/s)

JNF性能

全新主采样时钟设计提供了65fs的超低采样时钟抖动RMS,与ATI实现的超低噪声性能相结合,使DPO77002SX达到全新的抖动噪底性能。 300 mVFS时的JNF仅123 fsRMS,甚至能够与带宽较低的仪器匹敌。

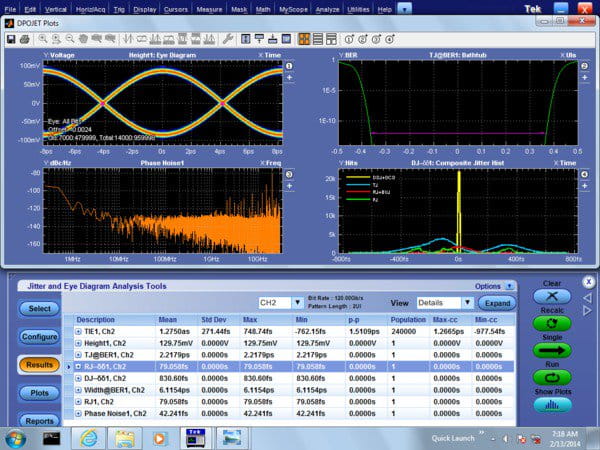

图中显示了应用到ATI输入的60 GHz正弦波抖动分析。 结果显示干净的眼图,随机抖动RJ <80 fsRMS

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-14-L

紧凑的超高性能示波器

DPO70000SX 系列示波器采用独特的紧凑的示波器封装,实现了前所未有的工作空间利用率和通用安装能力。SX 系列为超高带宽实时采集提供了独具特色的方法,顺应了用户转向大型外置监视器、提高自动化程度及把数据采集和数据分析工作空间分开的趋势。

独立式 DPO70000SX 示波器外形紧凑,可提供与台式机 (DPO70000DX) 同等的功能,而在增加外部显示器、键盘和鼠标之后其高度只有后者的一半。SX 系列示波器可以安装高级分析软件,使用内部或外部控制功能,与台式机等效地执行自动测试。

DPO77002SX 70 GHz ATI 高性能示波器提供了一条 70 GHz、200 GS/s 采集性能的通道或两条 33 GHz、100 GS/s 采集性能的通道。仪器包括一条 70 GHz、1.85 mm 低噪声 ATI 输入通道及通用 TekConnect 2.92 mm 输入,适用于高达 33 GHz 的通用探测和信号调节选项。

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-15-L

DPO73304SX 示波器提供了两条 33 GHz、100 GS/s 采集性能的通道或四条 23 GHz、50 GS/s 实时采集性能的通道。这种型号提供的采集性能与 DPO73304DX 台式型号类似,但采用全新的紧凑型仪器外形。

DPO70000SX 系列中所有型号都实现了实时示波器中提供的最高触发性能,包括 >25 GHz 边沿触发性能和 <40 ps 毛刺触发性能。创新的窗口触发类型,可以触发 RF 信号突发包络,并支持时间判定,区分包络宽度。行业领先的脉宽定时器性能,可以最精确地区分高速串行数据流中特定的位宽度,检测伪随机信令中间的“欠幅”脉冲。DPO70000SX 系列辅助触发输入可提供低抖动边沿触发功能,并采用 TekConnect 附件以支持各种信号调节解决方案。

最优易用性

高度不到台式机的一半

DPO70000SX 系列仪器采用 5 ¼" (3U) 封装,优化了空间使用率,提供了用途最为广泛的安装配置。两台 DPO70000SX 仪器的堆叠高度虽然低于类似等级的台式仪器,但是,测量性能更高。

完整的独立式示波器

尽管外形紧凑,但 SX 型号可提供完整的独立式示波器功能和性能。它们可以直接安装泰克高级分析应用,完成抖动、噪声、光调制或频谱分析等应用,而不要求单独的处理器或控制单元。

DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-16-L

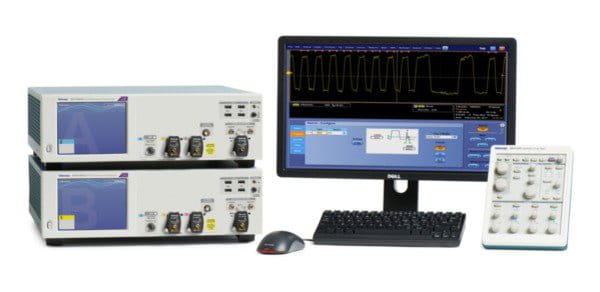

2 x 70 GHz、4 x 33 GHz 配置,带监视器和辅助前面板

在希望的地方提供用户熟悉的示波器控制功能

DPO7AFP辅助前面板是一种重要的实用附件,它完善了紧凑的仪器封装,用户可以使用熟悉的控件操作,而不要求接触仪器前面。
DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-17-L


DPO70000SX-Digital-Oscilloscope-Datasheet-EN_US-18-L
