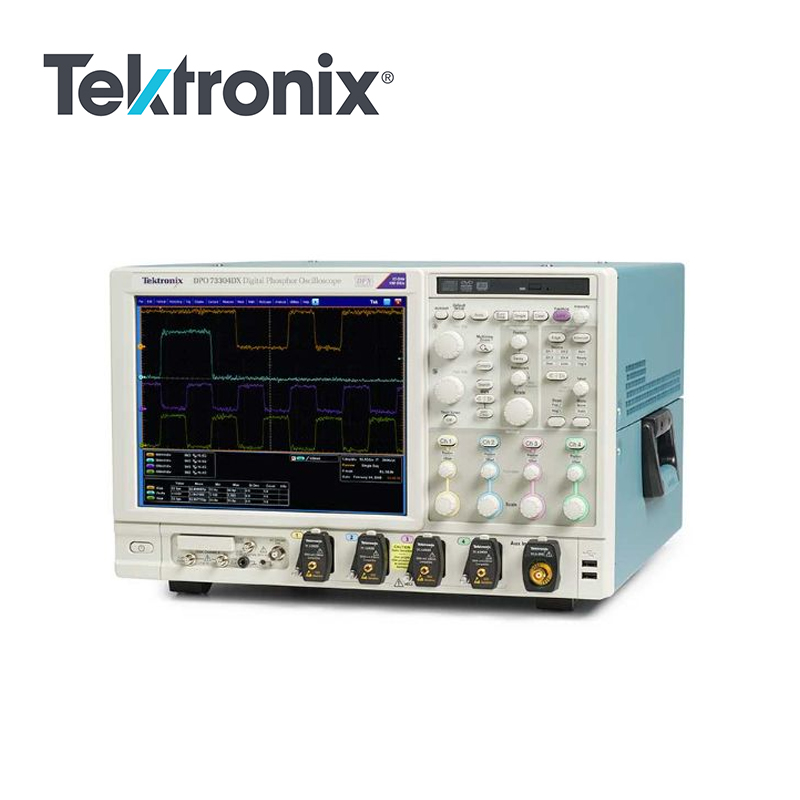

工程师在整个设计过程中都需要依靠示波器,包括从原型机启动到生产测试。MSO/DPO70000 系列示波器结合了非凡的信号采集性能和分析工具,拥有独特的性能,能加速您的测量工作。
主要性能指标
模拟宽带高达 33 GHz,上升时间快达 9 ps。支持对最新的高速串行标准的测试
33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽
业界领先的采样率和定时分辨率
四通道同时使用性能
16 个逻辑通道,为数字和模拟信号调试提供高达 80 ps 的定时分辨率(** MSO70000 系列)
可利用独有的 iCapture® 功能通过单探头连接查看数字通道的模拟特点
6.25 Gb/s 实时串行触发 – 保证指定的 NRZ 或 8b/10b 码型**次出现时触发,以隔离码型相关影响
应用支持涉及高速串行行业标准、宽带射频、电源系统和内存-实现标准规定认证、测试自动化和易用性
主要特点
**的信号完整性和出色的信噪比 – 观察波形最真实的表现
Pinpoint 触发 – **限度地减少采集故障信号所用的时间,高效排除故障,缩短调试时间
可视触发 – 精确判定触发,找到复杂波形中的独特事件
搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
自动串行分析选项,用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY
P7700、P7600 和 P7500 三模 探测系统 – 完美匹配的信号连接性能,包含校准探头端部功能
P6780、P6750 和 P6717A 高性能 17 通道逻辑探头,具有高达 2.5 GHz 的带宽,能够连接当前的快速数字信号(** MSO70000 系列)
连接性
DPO/DSA/MSO70000 快速选型指南
快速选型指南型号 | 模拟带宽 | 模拟采样率——2/4 个通道 | 标准存储 – 模拟 + 数字 | 模拟通道 | 逻辑通道 |
---|
DPO70804C | 8 GHz | 25 GS/s | 31 MS | 4 | — |
MSO70804C | 8 GHz | 25 GS/s | 62 MS | 4 | 16 |
DPO71254C | 12.5 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO71254C | 12.5 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
DPO71604C | 16 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO71604C | 16 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
DPO72004C | 20 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO72004C | 20 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
DPO72304DX | 23 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO72304DX | 23 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
DPO72504DX | 25 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO72504DX | 25 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
DPO73304DX | 33 GHz | 100 GS/s / 50 GS/s | 31 MS | 4 | — |
MSO73304DX | 33 GHz | 100 GS/s / 50 GS/s | 62 MS | 4 | 16 |
应用支持
高速串行行业标准一致性测试
SignalVu RF和矢量信号分析
DDR 内存总线分析
应用
包括信号完整性、抖动和定时分析在内的设计验证
高速复杂设计方面的设计检定
根据行业标准对串行数据流进行的认证测试
内存总线分析和调试
原型机启动和电源验证
瞬态现象的研究和调查
复杂系统的生产测试
瞬态信号或宽带射频信号的频谱分析
系统启动和验证
从初步操作检查首次加电设计时开始,MSO/DPO70000 系列便提供了您需要的功能。
无可比拟的四通道采集
DPO70000 系列所有四条通道均达到极低的噪声和高达 50 GS/s 的采样率,让信号完整性检查和定时分析的完成得到保证,不必担心示波器内部的噪声和抖动会影响测试。所有四条通道上均实现高达 23 GHz 的单次带宽,确保您可以捕获感兴趣的信号,不必担心使用 1 或 2 个以上通道时会产生欠采样。
对要求最低内部噪声和抖动的应用,100 GS/s 性能进一步降低了噪声和抖动,提供了更多的测量余量。
无可比拟的采集和信噪比性能
MSO/DPO70000 系列杰出的信号完整性和**的信噪比确保您对测量结果树立信心。
可达 33 GHz,4 个通道均匹配
带宽增强功能可以消除直至探头尖端的频响不平坦。用户可以为每个通道选择滤波器,提供了幅度和相位校正功能,更准确地表现高速信号。此外,对需要最高测量吞吐量的应用,用户可以禁用带宽增强功能,目前只有泰克能够做到这一点。
同时在所有通道上实现高采样率,捕获更多信号细节(瞬态信号、不完整特点、快速边沿)
对于 12.5 至 33 GHz 型号,在 2 个通道上提供了 100 GS/s 的采样率,在所有模拟通道上提供了 50 GS/s 的采样率
对于 8 GHz 型号,在所有模拟通道上提供 25 GS/s 的采样率
对 MSO70000 系列,在所有逻辑通道上提供了 12.5GS/s 的采样率
低抖动噪音本底和高垂直精度,为测量提供了更多的余量
长时间的记录长度提供了高分辨率和更长的波形捕获时间
DPO70000 系列每个通道标配 31 MS,MSO70000 系列每个通道标配 62 MS
8 GHz 型号在全部四个通道上可选高达 125 MS,12.5 至 20 GHz 型号在全部四个通道上可选高达 250 MS;23、25 和 33 GHz 型号在四个通道上可选高达 500 MS/在两个通道上可选高达 1 GS。
在 MSO70000 系列上,逻辑通道的记录长度和模拟通道相同,实现了无与伦比的模拟和数字采集
MultiView 缩放功能帮助您管理长记录,比较和分析多个波形段
凭借高信噪比和内部低噪音本底,MSO/DPO70000 系列可以执行精确的检定测量。调试 DUT 时,测量仪器的低噪音本底和**信号保真度可以帮助您找到影响 DUT 性能的最小异常信号。对于射频信号,噪音本底更低,动态范围更高,使得 MSO/DPO70000 系列适用于更广泛的应用。
范围最广泛的探测解决方案
无论是需要测量 8 Gb/s 串行数据、快速数字逻辑还是新电源设计中的开关电流,泰克都提供了各种各样的探测解决方案,包括有源单端探头、差分探头、逻辑探头、高压探头、电流探头、光探头以及各种探头和示波器的附件。
P7633 低噪声三模探头简化了复杂的测量设置。P6780 差分逻辑探头为最多 16 个数字信号提供了高带宽连接。16 通道数字采集(MSO70000 系列)
有多个接口需要验证时,拥有 4 个模拟通道和 16 个逻辑通道的 MSO70000 系列可以高效地进行通道间定时检查。MSO70000 系列的数字采集系统具有 80 ps 的定时分辨率,能够同时在多达 20 个通道上进行精确的定时测量。
iCapture™ – 一次连接便完成模拟和数字验证(MSO70000 系列)
必须验证的信号数量常常可以让设计的检验过程耗时费力。使用 iCapture 数字模拟多路复用器功能,可以方便地验证 16 个连接到 MSO70000 系列数字通道的任何信号的模拟特点,无需更换探头或连接。使用 iCapture,可以快速查看任何输入通道的模拟特点。如果信号工作正常,将其放入数字专用视图,然后继续测试其他线路。
总线解码和触发
验证系统运行情况时,通常需要能够查看 DDR SDRAM 接口等关键总线上的特定系统状态。MSO/DPO70000 系列拥有的并行和串行总线解码功能,可以更深入地洞察系统行为。使用 MSO/DPO70000 系列的总线触发功能分离出所需的准确状态或找出失效的总线序列,如同定义总线并选择描述所需状态的位模式或符号字一样,非常简单。另外,8b/10b 编码数据、I2C、SPI、RS-232/422/485/UART、USB 和 MIPI DSI 和 CSI2 总线的串行总线解码功能,可以确定控制包和数据包的开始和结束为止,以及确定地址、数据、CRC 等子包分量。
所有通道均提供深度记录长度
利用 DPO70000 系列的所有四个模拟通道和 MSO70000 系列的 16 个逻辑通道上提供的大存储深度,可以在不牺牲定时分辨率的情况下分析电源序列和系统状态字等更长时间的事件。8 GHz 型号提供高达 125 MS(选项 10XL)的可选存储深度,12.5 至 20 GHz 型号提供 250 MS(选项 20XL)的存储深度,23 至 33 GHz 型号提供 500 MS(4 通道)/1 GS(2 通道)(选项 50XL)的存储深度。
电源问题可能是任何系统发生故障的关键点。按顺序详细测试电源输送系统的电源会非常耗费时间。MSO70000 系列为每条逻辑通道提供了独立的逻辑门限,可以设置多个逻辑电压同时观察,从而快速验证系统的电源导轨。
协议和串行码型触发
为验证串行构架,使用 MSO/DPO70000 系列内置的时钟恢复电路对 NRZ 串行数据流进行串行码型触发,可以把事件在物理层和链路层上相关联。仪器可以恢复时钟信号、识别跳变、为要捕获的串行码型触发设置所需的编码字。此功能在 MSO70000 系列上为标配,DPO70000 系列则作为选件 ST6G 提供。对于 USB 3.0 这样更高的速率标准,8b/10b 串行码型触发和解码功能涵盖数据速率高达 6.25 Gb/s。
码型锁定触发功能使示波器能够以出色的时基精度同步采集长串行测试码型,为 NRZ 串行码型触发增加了额外的维度。码型锁定触发功能可以用于从长串行数据码型中去除随机抖动。可以考察每个特定跳变位的影响,而且模板测试时还可以使用平均功能。码型锁定触发功能支持高达 6.25 Gb/s 的 NRZ 串行数据流,在 MSO70000 系列仪器上为标配,在 DPO70000 系列上作为选件 ST6G 提供。
可视触发 – 迅速找到关心的信号
找到复杂总线的适当周期可能要用几个小时的时间,来收集和分类数千次采集,找到关心的事件。通过定义触发,隔离所需事件,可以加快调试和分析工作。
可视触发通过扫描所有波形采集,并与屏幕区域(几何形状)进行对比,来判定泰克 Pinpoint 触发。可以使用鼠标或触摸屏创建最多 8 个区域,可以使用各种形状(三角形、长方形、六边形或梯形),指定所需的触发特点。创建形状后,可以以互动方式编辑这些形状,创建理想的触发条件
可视触发扩展了泰克示波器对各种复杂信号的触发功能,如下面的实例所示。
通过只触发最重要的信号事件,可视触发能够节约捕获及手动搜索几小时的数据采集时间。您可以在几秒钟或几分钟内,找到关键事件,完成调试和分析工作。通过使用“标记所有触发事件”功能,设置可视触发后,示波器可以自动搜索采集的整个波形,查找相同特点的所有事件,并做出标记,大大节约时间。
DDR 内存总线事件涉及时钟通道、选通通道和数据通道以及数据的多个幅度和突发。
系统检定和余量测试
当设计正常运作以后,下一个工作就是全面检定其性能。MSO/DPO70000 系列提供了业界最全面的分析和验证工具集,如数学表达式、波形模板测试、通过/失败测试、事件搜索以及事件标记。自动化工具减少了沉闷的工作,提高了可靠性,加快了执行上百个检定测量的速度。
高级波形分析
全面分析被测系统中的功率、电压和温度极限是一件耗时的工作。MSO/DPO70000 系列提供了广泛的内置高级波形分析工具。
波形光标可以简便地测量轨迹到轨迹的定时特点,连接 YT 显示模式和 XY 显示模式的光标则可以简便地考察相位关系和安全工作区越限。可以使用图形面板选择 53 种自动测量功能,这些面板以逻辑方式把测量分成幅度、时间、直方图和通信等类别。通过平均值、最小值、**值、标准偏差和样本总量等统计数据,可以进一步考察测量结果。
对波形数据定义和应用数学表达式,可以在屏幕上按照您可使用的术语显示结果。您只需按一个按钮,就可以进入常用的波形数学函数。或者对高级应用,还可以使用简便易用的计算器样式的编辑器,创建代数表达式,其中包括当前波形、参考波形、数学函数、测量值、标量和用户定义变量。
利用深度采集内存,可以在多个周期上进行余量测试,还可以观察采集数据长时间的趋势。另外,对于示波器采集的数据,可以使用特有的 Excel 工具栏导入 Microsoft Excel,使用 Word 工具栏格式化为自定义报告,这些工具随 MSO/DPO70000 系列产品提供。
提高测量吞吐量的自动化工具
当大量的测量必须使用高性能示波器完成时,简便易用和测量吞吐量十分关键。MSO70000 系列标配 DPOJET 高级抖动和眼图测量应用功能,提供了快速执行大量测试和收集统计信息的工具。DPO70000 标配 DPOJET 基本版,选配 DPOJET 高级版。另外还提供了应用专用测量数据包,可以扩展 DPOJET 和执行大量行业标准组要求的测试。使用示波器标配的应用开发包 (ADK) 可以为 DPOJET 添加用户定义的测量。
DPOJET 抖动和眼图分析 – 使用 DPOJET 软件,简化识别信号完整性问题、抖动及其相关问题的过程。DPOJET 为实时示波器提供了最高的灵敏度和精度。为支持 DPO7OE1 光探头,DPOJET 现在还提供了光测量,如消光比(ER)、平均光功率(AOP)、光调制幅度(OMA)、光高值和光低值。
误码检测器
在串行收发器上执行接收器测试时通常需要 BER 测量。MSO/DPO70000 系列可为 8b/10b 编码信号提供可选的内置误码检测器功能。内置误码检测器具有预置功能,用于测试高达 6 Gb/s 的 PCIe、USB3.0 和 SATA 信号。误码检测器设置可自定义为使用通用 8b/10b 编码信号,也可以设置为检测位错误、字符错误或帧错误。检测到错误之后,示波器将触发并显示错误发生处的波形位。
射频和矢量信号分析
在需要对RRF或基带信号进行矢量信号分析时,选配的SignalVu应用可以在多个域中(频域、时域、相位域、调制域)同时进行测量。SignalVu 测量和示波器的时域采集和触发完全相互关联。可将射频子系统命令等时域事件用作触发事件,同时还可以在频域中看到子系统的射频信号。SignalVu 还提供了可按时域关联的无线标准测量,如 IEEE 802.11 a/b/g/j/p/n/ac 1.
TekExpress® 软件自动化架构
TekExpress 软件自动化架构是为高速串行数据标准的自动化一键式测试设计的。TekExpress 能为诸如 SATA、SAS、MIPI C-PHY、MIPI D-PHY、MHL、MIPI M-PHY、PCI Express、USB 3.0、DisplayPort 和 10GBASE-T 以太网等许多串行标准高效地执行所需测试。TekExpress 软件运行在外部 Windows PC 上,配合仪器设置和控制序列,能为完全的设计验证提供完整的测试结果。
除了使用 TekExpress 架构,您还可以自己使用诸如 MATLAB 这样的应用开发环境开发自定义的应用,从而进一步扩展 MSO/DPO70000 系列的工具集。
检定测量取决于准确性和可重复性。MSO/DPO70000 模拟前端的宽带宽和无可比拟的信号保真度确保上升时间等信号质量测量结果的真实性,以及平坦度为 ± 0.5 dB 的幅度正确性。
自定义的滤波器和反嵌功能
创建自己的滤波器或使用 MSO/DPO70000 系列标配的滤波器,提高您隔离或去除信号分量(信号的噪声或特定谐波)的能力。这些可自定义的 FIR 滤波器可以用于实现信号处理方法,比如,去除信号预加重或**减少夹具和电缆连接到被测设备时的影响。使用可选的串行数据链路分析可视化工具 (SDLA64) 应用程序,您可以进一步洞察串行数据链路,能够模拟 S 参数的串行数据通道,移除由夹具、电缆或探头引起的反射、交叉耦合和损耗,以及打开使用 CTLE、DFE、FFE 等接收器均衡技术时通道效应造成的眼图闭合。用于指定硅接收器均衡的 IBIS-AMI 型号可用于观察片载行为。
SDLA - 串行数据链路分析可视化工具(选件 SDLA64)– 能够仿真串行数据通道、反嵌夹具、电缆或探头,以及增加或去除均衡。选件 SDLA64 还为波形处理提供了 IBIS-AMI 接收器均衡或者 CTLE、FFE 和/或 DFE 均衡。DPOJET 提供对生成波形的高级测量和抖动分析。特定应用解决方案 – 实现特定标准认证、测量自动化和扩展信号分析
准确、简单和可定制的物理层认证测试 – 为满足需要行业标准认证的设计人员,MSO/DPO70000 系列以选件形式提供标准规定的一致性测试和分析模块,用于配置通过/失败波形模板和测量极限测试。这些模块适用于 PCI Express、DDR 内存、串行 ATA、SAS、HDMI、以太网、DisplayPort、MIPI® C-PHY、MIPI® D-PHY 和 M-PHY、电源和 USB。
请参阅下列内容,了解可提供应用专用解决方案的亮点:
DDR 内存总线分析(选项 DDRA)– 自动识别 DDR1、LPDDR、LPDDR2、LPDDR3、DDR2、DDR3、DDR4 和 GDDR3 读和写,并进行 JEDEC 一致性测量,为每个读写突发脉冲的所有边沿提供通过/失败结果。DDRA 具有对时钟、地址和控制信号进行测量的能力。除了可以进行一致性测试之外,DDRA 与 DPOJET 相结合,还为调试复杂的内存信号问题提供了最快速的方式。DDRA 在提供 16 条数字逻辑探测通道的 MSO70000 系列混合信号示波器上运行时,还可以使用命令/地址行触发特定读/写状态。USB 3.0 发射机测试解决方案(选项 USB3) – 执行 USB 3.0 设备的验证、检定和调试。测量在 DPOJET 中进行,符合 USB 3.0 技术规格要求。对于一致性和自动化,可以使用 USB-TX。PCI Express® 发射机一致性测试和调试(选项 PCE3) – 全方位测试支持,分析 PCI Express® Rev 1.0、2.0 或 3.0(草议规范)设计性能。利用 DPOJET,选件 PCE3 能够进行符合 PCI-SIG 标准的测试。NRZ 和 PAM4 测量 – 数据通信网络的吞吐量不断提高。泰克的 DPO73304DX 支持高达 10GBASE-KRn 的数据传输速率。DPO70000、DPOJET 抖动和噪声分析和 SDLA 串行数据链路分析工具强强联合,对数据通信标准进行准确的反嵌和眼图分析。认证
这是概念的开始。在产品上市之前,您通常需要对设计中的高速串行总线按照行业标准完成一系列认证测试。这些测试会需要花费数个小时来连接测试夹具,阅读认证文档和收集足够的数据来证实您的系统能通过必要的测试。
MSO70000 – 为当前高速串行设计挑战专门配置的解决方案
MSO70000 混合信号示波器通过专门配置,可以封装高速串行验证和检定所需的许多串行领域功能,从而满足高速串行数据的设计需求。MSO70000 系列的这些标准功能在 DPO70000 系列上为选配。
串行码型触发
实时串行码型触发和协议解码采用内置时钟恢复、恢复时钟信号、识别跳变、解码字符和其他协议数据。您可以查看解码成其编码字的 8b/10b 位序列以便于分析,并为要捕获的串行码型触发设置所需的编码字。通过码型锁定触发,MSO70000 系列可以同步达到数据速率高达 6.25 Gb/s 的长串行测试码型,并去除随机抖动。
DPOJET 抖动、定时和眼图分析
MSO70000 系列拥有最高准确度的抖动和定时测量及全面的分析算法。严格的定时余量要求稳定的、低抖动的设计。您可以在连续时钟周期内,对单次采集的每个有效脉冲进行抖动测量。多次测量和趋势图快速显示不同条件下的系统定时情况,包括随机抖动、确定性抖动和有界不相关抖动的分离。
通信模板测试
为串行通信标准的一致性测试提供了完整的一系列模板。对下述标准提供了超过 150 多种模板 – PCI Express、ITU-T/ANSI T1.102、以太网 IEEE 802.3、 ANSI X3.263、Sonet/SDH、光纤通道、InfiniBand、USB、串行 ATA、串行相连 SCSI, IEEE 1394b、RapidIO、OIF 标配、开放基站架构计划 (OBSAI)、常用公共无线接口 (CPRI)。
62 M 样点记录长度
全部四条通道上 62 M 样点的记录长度,在高分辨率下提供了更长的时间序列。8 GHz 型号可选配 125 M 样点的记录长度,12.5 - 20 GHz 型号可选配 250 M 样点的记录长度,23 - 33 GHz 型号可选配 500 M 样点(4 通道)/1 GS(2 通道)的记录长度,进一步扩展了采集时间序列。
MSO70000 系列提供了多种标配特点,扩展了泰克 DPO70000 系列的功能,满足了高速串行信号分析和认证需求,为有效解决设计挑战提供了专用仪器。
高速串行总线的协议解码
MSO/DPO70000 系列示波器为 PCI Express gen 1/2/3、MIPI D-PHY (CSI, DSI) 和 8b/10b 解码总线等 HSS 总线提供了可选的协议分析。凭借这些能力,位序列可以解码成熟悉的命令和数据包,以加快分析速度。通过 PCI Express 解码器,数据以协议感知视图显示,使用标准提供的字符和术语,如以下有序集:SKP、Electrical Idle 和 EIEOS
用户可选的带宽限制滤波器
高带宽可以满足检定您的高速串行设计,但同时认证测试会根据信号数据速率对仪器带宽有特定的要求,这样可以将不同实验室里得到的结果关联起来。MSO/DPO70000 系列提供了用户可选择的带宽限制滤波器。这些带宽限制滤波器的可选范围为 500 MHz 到 32 GHz,您可以通过使用这些滤波器来保证您的测试是使用行业标准规定的带宽执行测量。
调试
贯穿于整个设计周期,MSO/DPO70000 系列示波器提供了调试有故障的子系统和隔离故障原因的能力。通过 FastAcq® 的高波形捕获速率,您可以迅速识别间歇发生的异常信号,迅速揭示问题的特点,采用完善的触发模式隔离问题,节省几分钟、几小时、甚至几天的时间。通过使用 Pinpoint® 触发系统,可以准确地捕获和分析诸如由于总线竞争或信号完整性问题引发的毛刺或信号欠幅的低概率事件,并最终排除它们。
FastAcq® – 通过明确显示缺陷来加速调试
不仅仅是简单的颜色等级显示或事件扫描,FastAcq® 专有的 DPX® 采集技术在全部四个通道上,同时以超过每秒 300000 个波形的速率捕获信号,显著提高了发现罕见问题事件的概率。用户只需简单地旋转亮度旋钮,就可以清楚地查看“别人看不到的世界”,全面监视电路运行状况。某些示波器厂商声称他们能在很短的突发时间内实现高波形捕获速率,但只有 MSO/DPO70000 系列示波器在 DPX® 技术的支持下,能够持续实现这么快的波形捕获速率。
Pinpoint® 触发
不管您是要找到问题信号,还是需要隔离复杂信号的一部分以进一步进行分析,如 DDR 读或写突发信号,泰克 Pinpoint 触发技术都提供了解决方案。Pinpoint 触发技术允许在 A 触发电路事件和 B 触发电路事件上选择几乎所有触发类型,提供了全套高级触发类型,以查找序列触发事件。Pinpoint 触发系统提供触发复位能力,在指定时间、状态和转换后可以重新开始触发序列,这样,即使最复杂信号中的事件仍能被捕获。其它示波器一般提供不到 20 种触发组合;而 Pinpoint 触发则提供了超过 1400 种组合方式,而且都是以最高性能实现的。可视触发扩展了 Pinpoint 触发技术的能力,添加了另一个触发限定层次,以在广泛的复杂信号中查找重要事件。
通过增强触发功能,触发抖动下降到 <100 fs。由于触发点上的这种稳定性,可以使用触发点作为测量参考点。
B 扫描事件触发
希望从 A 事件同步或发起的数据突发中生成眼图的用户将发现 B 事件扫描触发功能特别实用。B 事件扫描是一种 A-B 触发顺序,将触发和捕获 B 事件设置菜单中规定的关心的突发事件数据。可以以顺序方式或随机化方式扫描捕获码,也可以在两个连续的 B 触发事件之间切换触发。
逻辑码型触发
逻辑码型触发允许使用逻辑限定功能,可控制何时查找故障和忽略在期望状态中没有发生的事件。在 MSO70000 系列上,最多可以使用 20 位宽的逻辑码型触发,从而提升了 Pinpoint 触发系统的能力,帮助您隔离引发系统故障的特定的系统状态和模拟事件。
数字 A 然后模拟 B 触发(仅 MSO70000 系列)
高级触发功能包括数字 A 然后模拟 B 触发,帮助您识别特定数字码型或系统状态,然后等待一个模拟事件,如欠幅脉冲、触发采集。
集成式逻辑通道(** MSO70000 系列)
MSO70000 系列通过额外的 16 个逻辑通道扩展了四通道示波器的调试能力,这 16 个通道可被用于在故障发生时提供系统层级的相关情况。这种相关情况,比如违规的系统状态或错误,可以提供找到故障根本原因的线索。使用其他示波器遇到此类问题时,通常需要您使用逻辑分析仪来观察数字数据以解决您的调试挑战,而 MSO70000 系列可以高效地调试和验证多个系统中的数字时序问题,更快捷、更方便。拥有 80 ps 的定时分辨率和低至 160 ps 的通道间时延偏差,集成的逻辑通道支持您时间相关地在同一个显示窗口中观测数字和模拟数据。
FastFrame™
如果您关心的关键事件之间间隔的时间很长,如总线事件中的突发状况,MSO/DPO70000 系列中的快帧内存分段功能可以帮助您捕获这些关心的事件,并节约采集内存。利用多个触发事件,快帧捕获并存储这些信号中的短期突发脉冲,并把它们以“帧”的形式保存,以备后续观察和分析。在 MSO70000 系列中,快帧和总线触发或逻辑触发可以帮助您在逻辑通道触发识别到关心的总线周期时,以最高的采样率捕获到模拟通道中最快的突发信号。您可以捕获数千个帧,这样就可以分析突发信号的长期变化和趋势。还可以使用波形平均或包络模式对通过快帧捕获的信号进行后处理。
iCapture™(** MSO70000 系列)
当您在数字线路上发现异常,iCapture 提供了观测数字信号的模拟特征的洞察力。使用 iCapture,您可以将 16 个逻辑通道中的任意 4 路信号路由到 MSO70000 系列的模拟采集系统中,这样可以更细致地观察这些信号。iCapture 独有的多路复用线路提供了同步显示信号的数字和模拟视图的功能,让您无需移动逻辑探头或同时在电路中使用两种探头。
高级搜索和标记
隔离引发系统失效的关键事件,通常是一件耗时费力的事情。通过 MSO/DPO70000 系列标配的高级事件搜索和标记功能,一切变得简单:检查数据和突出显示重要的事件、跳过无关紧要的事件和提高对事件内在联系的理解力。通过使用 ASM,您能轻松地在多个长记录长度采集中导航,迅速定位想要找的事件。高级事件搜索可以单独定义或使用示波器的触发设置作为搜索的定义。可视触发区域甚至可以用作 ASM 标准的一部分。
高级事件搜索和标记 – 突出显示重要事件,提供方便的“上一个”和“下一个”按钮,鼠标单击即可轻松浏览感兴趣的事件。嵌入式串行总线(I2C、SPI、RS-232/422/485/UART 和 USB)解码和触发
MSO/DPO70000 系列仪器为多种串行总线提供了集成支持 – I2C、SPI、RS-232/422/485/UART 和 USB。其支持多达 16 条单独的串行总线,让您能监测或调试子系统与器件,如频综、数模转化器和闪存这样通过串行控制总线控制或检测的设备。当单独监测或调试这些串行总线变得相对容易时,通过对串行总线上的事件进行解码,使得更复杂的系统级调试成为可能。当您被更高速串行接口的问题困扰时,解决问题的线索很可能可以使用串行总线解码功能在您的 I2C、SPI、RS-232/422/485/UART 或 USB 接口中找到。
探测 - 模拟和数字
通常情况下,系统调试过程中面临的**挑战是访问需要的信号。泰克提供广泛的探测解决方案,包括 P7700、P7600 和 P7500 三模探头系统,这些探头系统完美匹配了 MSO/DPO70000 系列的带宽。这些 三模探头允许用户不需要改变探头连接就可以在差分、单端和共模测量中进行切换。P7700 和 P7500 系列与所有 DPO/MSO70000C/DX/SX 型号兼容。P7600 系列与 DPO/MSO70000 DX/SX 型号兼容,同时融合了 TriMode™ 探测的低噪声、33 GHz 带宽和便利性。P7500 系列为探头提供了从 4 GHz 到 25 GHz 的性能,同时还有多种低成本焊接式探测尖端,这些尖端可以快速连接到被测件,这样在多个焊接点之间移动探头可以变得快速而简便。
DPO7OE 系列光探头
DPO7OE 系列光探头可以作为高速串行数据信号的光基准接收机(使用可选择的 Bessel-Thomson ORR 滤波器),也可以作为传统光电转换器,用于光带宽光信号采集。DPO7OE 系列(DPO7OE1 和 DPO7OE2)探头可以兼容 DPO/MSO70000 C/DX/SX 示波器。连接 TekConnect 通道,实现最高 33 GHz 带宽。
DPO7OE1 33 GHz 光探头产品测试
除了帮助工程师处理设计任务,MSO/DPO70000 系列还允许测试工程师提供通过各种时钟速度和数据速率对模拟和数字信号进行测试。机架固定选件可以将 MSO/DPO70000 系列固定在 EIA 标配 19 in (487 mm) 机架上。IEEE 488.2 标配 GPIB 接口在所有型号上都作为标准配置提供。
LXI Class C
通过使用 LXI Web 界面,您可以通过标准网络浏览器,连接 MSO/DPO70000 系列,用户只需在浏览器的地址栏中输入示波器的 IP 地址即可。网络界面可以查看仪器状态和配置以及网络设置的状态和修改情况。所有网络交互都满足 LXI Class C 规范。
OpenChoice® 分析工具
OpenChoice 软件让您可以使用熟悉的分析工具定制您的测试和测量系统。OpenChoice 软件的分析和联网功能给泰克 MSO/DPO70000 系列示波器增加了更多的灵活性:通过使用快速嵌入式总线,波形数据可以在 Windows 桌面上直接从采集系统传入分析应用程序,其速度要比传统 GPIB 传送快得多。
软件中包括泰克实现的行业标准协议(如 TekVISA 接口和 ActiveX 控件),以便使用和增强 Windows 应用的数据分析功能和文档管理。它还包括 IVI 仪器驱动程序,可以使用 GPIB、RS-232 和局域网连接,从仪器上或外部 PC 上运行的程序中,简便地与示波器通信。
应用开发工具箱 (ADK) 扩展了 OpenChoice 框架,支持最终用户自定义应用开发及第三方应用开发。ADK 文档描述了怎样实现数据仓库公用接口,通过用户创建的数据处理算法,加快波形数据内部传送,在示波器屏幕上实时显示结果。数据仓库公用接口比基于 GPIB 的传统数据传送技术快两倍以上。可以通过 MathWorks MATLAB 或 .NET 语言(如 C# 或 Visual Basic),访问数据仓库公用接口。ADK 的其他特点包括:DPOJET 插件,使得用户能够在这一市场领先的定时和抖动分析工具中增加自定义测量。ADK 提供了完善的文档和编码实例,帮助用户开发自己独特的分析工具箱,迅速捕获和分析信号。
研究
拥有业界领先的采集速度和信噪比性能,MSO/DPO70000 系列可以为研究人员提供一系列工具,用于以无可比拟的精度捕获、显示和分析高速与瞬态信号。
全面控制采集和显示参数
对于仪器的采集模式,您能完全自由选择。您可以选择最快速地完成工作所需的模式:自动模式、恒定采样率模式或手动模式。在考察信号并希望获得实时信号时,默认的自动模式提供了最实时的显示更新速率。如果想获得**的实时采样率,实现最高的测量精度,那么应选择恒定采样率模式。它将保持最高采样率,提供**实时分辨率。最后,手动模式保证为要求特定设置的应用直接独立控制应用的采样率和记录长度。
归档工具
OpenChoice 结构提供了完善的软件设施,支持更快速、更通用的操作。可以使用数据传送工具(如 Excel 或 Word 工具条插件)简化 Windows 桌面或外部 PC 上的分析和文档管理工作。
无可比拟的易用性
MSO/DPO70000 系列仪器使用了一系列提高工作效率的工具,如触摸屏、平面菜单结构、直观的图形图标、每通道独立的垂直控制旋钮、右键弹出菜单、鼠标滚轮操作和您熟悉的 Windows 风格控制界面,这一系列的工具提升了仪器的易用性。
远程桌面
在您的示波器连接到网络上时,您可以使用 Windows Remote Desktop 程序,从实验室中或从全球访问示波器。
MyScope® – 创建自己的控制窗口
通过使用简单、可视的拖放过程,您只需几分钟,就可以简便地建立自己的个性化示波器功能“工具箱”。一旦创建,它可以象任何其它控制窗口一样,通过示波器按钮/菜单条上的专用 MyScope 按钮和菜单选择,简便地进入这些定制控制窗口。您可以制作数量不限的定制控制窗口,使得在共享环境中使用示波器的每个人都有自己独特的控制窗口。MyScope 控制窗口消除了许多人长时间不使用示波器、重返实验室时所面临的快速上手时间问题,而高级用户则可以大大提高自己的工作效率,这令所有示波器用户都能受益。您可以在一个控制窗口中找到所需的一切,而不必查看多个菜单,重复类似的任务。
资产管理选项:浮动或固定
通过在示波器的“实用程序”菜单中输入加密的许可密码,可以激活许多泰克应用解决方案和硬件选项。现在您有两个选项。**个选项是固定许可,适用于具体的示波器串行号码,**启用。固定许可不允许从一台示波器移动到另一台示波器。
第二个选项是浮动许可。浮动许可能够把许可密码激活的选项从一台示波器移到另一台示波器。这种功能可以帮助拥有分布式团队及多台泰克 DPO70000SX、MSO/DPO70000 或 DPO7000 和 MSO/DPO5000 系列示波器的用户更好地管理资产,部署应用或其它选项,如在需要的地方扩大示波器的内存。
您可以信赖的性能
您可以信赖泰克,提供您可以依赖的性能。所有泰克产品均拥有业内领先的服务和支持。
