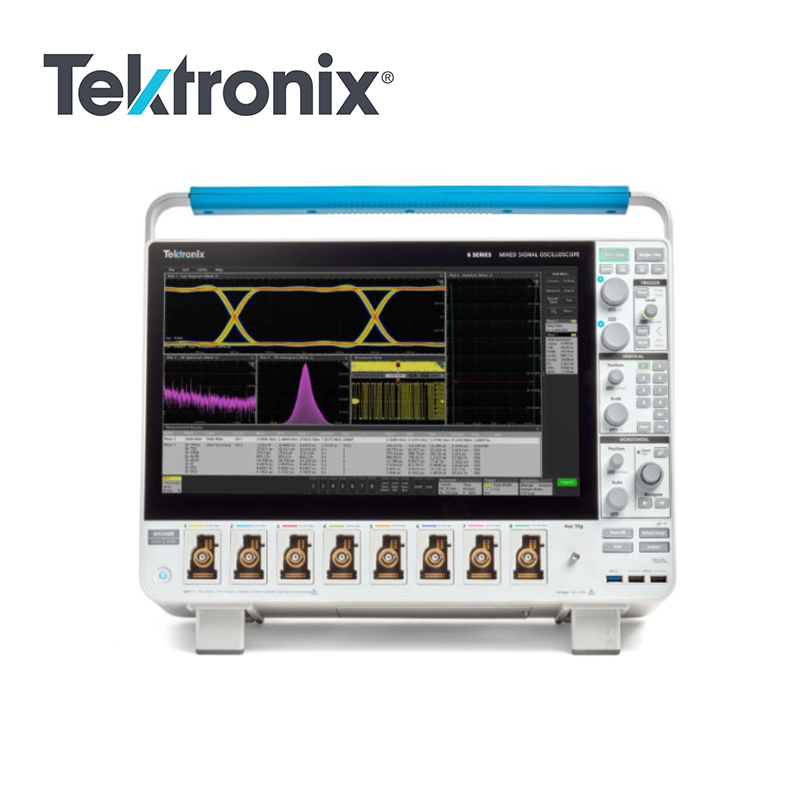

泰克6 系列 B MSO 混合信号示波器

置信度（数字）

输入通道

• 4、6 或 8 个 FlexChannel® 输入

• 每个 FlexChannel 提供：

  • 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

  • 使用 TLP058 逻辑探头时 8 个数字逻辑输入




带宽（所有模拟通道）

• 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：50 GS/s（2 个通道），25 GS/s（4 个通道），12.5 Gs/s（> 4 个通道）

• 插值：2.5 TS/s

记录长度（所有模拟/数字通道）

• 62.5 M 点标配

• 125、250、500 M 点 或 1 G 点（选配）

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC

• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

• 辅助触发 ≤5 VRMS，50Ω，400 MHz（仅于边沿触发）

标准分析

• 光标：波形、V 条、H 条、V&H 条

• 测量：36

• 频谱视图频域分析，独立控制频域和时域

• FastFrameTM：分段内存采集模式，**触发速率 > 5,000,000 个波形/秒

• 图：时间趋势、直方图、频谱和相位噪声

• 数学：基本波形代数、FFT 和高级公式编辑器

• 搜索: 搜索任何触发标准

• 抖动：TIE 和相位噪声

选配分析

• 高级抖动和眼图分析

• 用户定义的过滤

• 高级频谱视图

• 射频对时间光迹（幅度、频率、相位）

• 数字电源管理

• 模板/极限测试

• 逆变器、电机和驱动器

• LVDS 调试和分析

• PAM3 分析

• 高级功率测量和分析

• 高级矢量信号分析 (SignalVu-PC)

选配串行总线触发，解码和分析

• I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、1-Wire、MDIO

选配串行一致性测试

• 以太网、USB 2.0、汽车以太网、多千兆汽车以太网、工业以太网、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0

选配内存分析

• DDR3 调试、分析和一致性测试

任意/函数发生器1

• 50 MHz 波形生成

• 波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字电压表2

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

• 8 位

显示

• 15.6 英寸 (396 mm) TFT 彩色

• 高清 (1920 x 1080) 分辨率

• 容性（多触点）触摸屏




连接性

• USB 主控（7 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网），显示器端口，DVI-I，VGA

e*Scope®

• 使用标准网络浏览器，通过网络连接远程查看和控制示波器

保修

• 1 年（标配）

尺寸

• 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深

• 重量：< 12.88 kg（28.4 磅）

由于最低的输入噪声及高达 10 GHz 的模拟带宽，6 系列 MSO 为分析和调试当今 GHz 时钟和总线速率的嵌入式系统提供了**的信号保真度。6 系列 MSO 拥有**创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及最多 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。

切勿因为通道不够而再次延缓您检验和调试流程

6 系列 MSO 提供了 4 通道、6 通道和 8 通道型号及 15.6 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和电源完整性，都要求观察 4 个以上的模拟信号，检验和检定器件性能，调试**挑战性的系统问题。

大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

您可能认为 6 通道和 8 通道示波器的价格会比 4 通道示波器搞出 50% 或 100%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~25%，8 通道示波器只比 4 通道示波器贵 ~67%（更少）。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

FlexChannel® 技术支持更高的灵活性，可拓展系统查看能力

6 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入（使用 TLP058 逻辑探头）或同时作为模拟视频和频谱视图 每个域使用独立采集控制。异常灵活，配置起来异常方便。

您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。

而不像上一代 MSO 要求进行折衷，因此数字通道的采样率要低于模拟通道，或者记录长度要短于模拟通道。6 系列 MSO 为数字通道提供了全新的集成度。数字通道共享与模拟通道同样高的采样率（最高 50 GS/s）和同样长的记录长度（最高 1G 点）。

前所未有的信号查看功能

6 系列 MSO 提供超大 15.6 英寸 (396 mm)显示器，领先业界产品。这些显示器还具有极高的分辨率，支持全高清分辨率 (1920 x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。

查看区域经过优化，确保为波形提供**的垂直空间。右面的结果条可以隐藏，波形视图可以占据显示器的全部宽度。

6 系列 MSO 提供了颠覆式的全新堆叠显示模式。以往，示波器会把所有波形重叠在相同的刻度内，这会引发很多矛盾：

• 为了查看每个波形，您要在垂直方向定标和定位每个波形，使它们不要重叠。每个波形只占用可用 ADC 范围的一小部分，因此测量准确度会下降。

• 为保证测量精度，您要在垂直方向定标和定位每个波形，以覆盖整个显示屏。波形相互重叠，很难区分各个波形上的信号细节

全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时，它自动增加和删除额外的水平波形“分割”（额外的刻度）。每个分割都会使用整个 ADC 范围。所有波形看上去彼此分开，同时仍使用整个 ADC 范围，实现了**的可见性和精度。而且这一切在增加或删除波形时都是自动完成的！通过拖放显示画面底部设置条中的通道和波形标记，可以在堆叠显示模式中简便地重新排列各通道的顺序。多组通道还可以叠加在一个片段内部，简化目测对比信号。

6 系列 MSO中的尺寸显示器不仅为信号提供了充足的查看区域，还为示图形、测量结果表、总线解码表等提供了充足的查看区域。您可以简便地调整各种视图的大小，重新确定其位置，适应自己的应用。

用户界面异常简便易用，让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

波形和示波器运行参数在设置条中用一系列“标志”显示，设置条位于显示屏底部。设置条可以直接进入最常用的波形管理任务。您只需轻轻一触，就可以：

• 打开通道

• 增加数学波形

• 增加参考波形

• 增加总线波形

• 启用选配的集成任意波形/函数发生器 (AFG)

• 启用选配的集成数字电压表 (DVM)

结果条 – 分析和测量

显示屏右侧的结果条只需轻轻一触，就可以直接进入最常用的分析工具，如光标、测量、搜索、测量和总线解码结果表、示图和备注。标注。

DVM、测量和搜索结果标志显示在结果条中，而不会影响任何波形查看区域。为增加波形查看区域，可以随时解除及放回结果条。

全新的触控交互方式

示波器采用触摸屏已有多年时间，但触屏界面的设计体验总是被置后考虑。 6 系列 MSO 的 15.6" 显示器包括容性触摸屏，提供了业界首款真正为触控设计的示波器用户界面。

6 系列 MSO 支持您在手机和平板电脑中使用并希望在触控设备中实现的各种触控操作。

• 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图

• 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小

• 将项目从屏幕边缘移走，以将其删除

• 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单

平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。

变量字体大小

从历史角度看，示波器用户界面的设计采用固定的字体大小，以优化波形和读数的显示。如果所有用户均具有相同的查看偏好，则可很好实现，但这不切实际。用户耗费大量时间盯着屏幕，泰克意识到了这一点。 6 系列 MSO 为用户提供可调字体大小的偏好设置；最小 12 号字，** 20 号字。调整字体大小时，用户界面动态缩放，因此您可以轻松地选择适用于您的应用的**大小。

前面板控件更加注重细节设计

传统上，显示器和控件一直大约各占示波器正面的一半。6 系列 MSO 显示器占了仪器正面的大约85%。为实现这一点，它采用流线型前面板设计，保留了关键控件，实现了简单直观操作，而对通过显示屏上的对象直接进入的功能，则减少了菜单按钮的数量。

带颜色编码的 LED 光圈指明触发源和垂直标度/位置旋钮分配情况。大的专用运行/停止/单次按钮位于右上方显眼位置，其他功能如强制触发、触发斜率、触发模式、默认设置、自动设置和快速保存功能，则使用专用前面板按钮进入。

是否采用 Windows，由您自己来定

6 系列 MSO允许用户选择是否包括 Microsoft Windows™ 操作系统的示波器。

6 系列 MSO 配备标准的可移动 SSD，其中包含一个封闭的嵌入式操作系统，将作为专用示波器启动，但无法运行或安装其他程序。提供支持 Windows 10 操作系统的可选 SSD，作为开放的 Windows 10 配置启动，您可以最小化示波器应用，进入 Windows 桌面，然后可以在示波器上安装和运行其他应用，或者您也可以连接其他显示器并扩展桌面。只需按需通过仪器底部的接入面板更换驱动器。

不管是否运行 Windows，示波器的操作方式都一样，感观和用户界面交互都相同。

需要更高的通道密度？

6 系列还可作为紧凑型数字化器 - LPD64 使用。6 系列紧凑型数字化器在 2U 高产品包和 12 位 ADC 中采用四个 SMA 输入通道以及一个辅助触发输入通道，为需要极高通道密度的应用设立了全新的性能标准。

体验性能差异

由于高达 10 GHz 模拟带宽、50 GS/s 采样率、标配 62.5 Mpts 记录长度和 12 位模数转换器 (ADC)，6 系列 MSO 为您捕获波形提供了所需的性能，同时提供了**的信号保真度和分辨率，可以查看所有波形细节。

数字荧光技术及 FastAcq™ 高速波形捕获

如果想调试设计问题，首先必须知道存在问题。数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行状况。其快速波形捕获速率（>500,000个波形/秒）提高了查看数字系统中常见偶发问题的概率，如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力，辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。

业界领先的垂直分辨率和低噪声

6 系列 MSO 提供了杰出的性能，可以捕获关注的信号，同时在您需要捕获高幅度信号，而又要查看更小的信号细节时，**限度地降低了有害噪声的影响。6 系列 MSO 的核心是 12 位模数转换器 (ADC)，其提供的垂直分辨率是传统 8 位 ADC 的 16 倍。

全新高分辨率模式根据选择的采样率来应用基于硬件的独特有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持**带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 中的噪声。

高分辨率模式一直提供最低 12 位垂直分辨率，在≤ 625 MS/s 采样率和 200 MHz 带宽下最高可达 16 位垂直分辨率。下表显示了高分辨率模式下每种采样率的垂直分辨率位数。

噪声更低的新型前端放大器进一步改善了6 系列 MSO 解析精细信号细节的能力。

全新 TEK061 前端放大器确立了低噪声采集的最新标准，提供了**的信号保真度，以高分辨率捕获小信号。

噪声是能够在高速小信号上查看精细信号细节的一个关键因素。测量系统本身的噪声越高，能够看到的实际信号细节越少，尤其在示波器的垂直设置值设为高灵敏度 (如 ≤ 10mV/div)，以查看高速总线中流行的小信号时，这变得更加关键。6 系列 MSO 拥有全新前端 ASIC，即 TEK061，在最高的灵敏度设置下实现了突破性的噪声性能。“B”版本 6 系列 MSO 在多达两个通道上具有全新的 50 GS/s 低噪声交错采样率，在更高的伏/格设置下可将噪声降低近 3 dB，在低噪声性能方面进一步凸显优于同类示波器的竞争优势。下表对比了 6 系列 MSO 与上一代同带宽泰克示波器的典型噪声性能。

触发

发现电路问题只是**步，然后，您必须捕获对应的事件，以确定根本原因。 6 系列 MSO 提供了一套完整的高级触发功能，包括：

• 欠幅

• 逻辑

• 脉冲宽度

• 窗口

• 超时

• 上升/下降时间

• 建立与保持时间违例

• 串行数据包

• 并行数据

• 序列

• 视频

• 可视触发

• 射频频率对时间

• 射频幅度对时间

由于记录长度高达 1 G 点，您可以在一次采集中捕获许多对应的事件，甚至捕获数千个串行包。同时也可以提供高分辨率，放大精细的信号细节，记录可靠的测量数据。

可视触发 – 迅速找到关心的信号

找到复杂总线的适当周期可能要用几个小时的时间，来收集和分类数千次采集，找到关心的事件。通过定义触发，隔离所需事件，可以加快调试和分析工作。

可视触发功能扫描所有波形采集，把它们与屏幕上的区域(几何形状)进行对比，扩展了 6 系列 MSO 的触发功能。可以使用鼠标或触摸屏创建数量不限的区域，可以使用各种形状（三角形、矩形、六边形或梯形）指定所需的触发行为。一旦创建了形状，那么可以以交互方式编辑形状，创建自定义形状和理想的触发条件。

通过仅触发最重要的信号事件，可视触发能够减少捕获量以及手动搜索时的工作量，进而节约数小时时间。您可以在几秒钟或几分钟内，找到关键事件，完成调试和分析工作。可视触发甚至可以用于多条通道，进一步用来调试和排除复杂的系统故障。

TekVPI®探头接口在探测中确立了简便易用的标准。该接口除了提供牢固可靠的连接外，许多 TekVPI 探头还有状态指示灯和控件，并在综合面板中直接提供了探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可以通过 USB 或 LAN 远程控制，在自动测试系统环境中提供了功能更全面的解决方案。 6 系列 MSO 为前面板连接器提供了最高 80 W 功率，足以为连接的所有 TekVPI 探头供电，无需使用额外的探头电源。

便捷的高速无源电压探测

每台 6 系列 MSO均标配 TPP 系列无源电压探头，提供了通用探头的各种优势 – 高动态范围，灵活的连接选项，强健的机械设计 – 同时提供了有源探头的性能。高达 1 GHz 的模拟带宽可以查看信号中的高频成分，3.9 pF 超低容性负载则**限度地降低了对电路的负面影响，能够允许更长的接地引线。

您可以选配低衰减 (2X) 版本的 TPP 探头，测量低电压。与其他低衰减无源探头不同，TPP0502 具有较高的带宽 (500 MHz) 和较低的电容性负载 (12.7 pF)。

TDP7700 系列 TriMode 探头

TDP7700 系列 TriMode 探头为实时示波器提供了最高的探头保真度。TDP7700 适用于 6 系列 MSO，可根据独特的 S 参数模型对探头和端部的信号路径进行全面 AC 校准。探头通过 TekVPI 探头接口将 S 参数传送到示波器，6 系列 MSO 获得这些 S 参数，从探头端部到采集内存提供**的信号保真度。TDP7700 系列探头在连接方面进行了多项创新，如焊接端部，探头输入缓冲器安装的位置距端部末端仅几毫米，可以轻松连接当今最具挑战性的电子设计。

通过 TriMode 探测技术，可以通过设置，使一个探头支持差分测量、单端测量和共模测量。这种独特的功能可以更高效地工作，在差分测量、单端测量和共模测量之间切换，而不必移动探头的连接点。

IsoVu™ 隔离测量系统

不管是设计逆电器、优化电源、测试通信链路、测量电流并联电阻器、调试 EMI 或 ESD 问题、还是试图消除测试设置中的接地环路，共模干扰直到现在都是工程师的设计、调试、评估和优化盲区。

泰克颠覆式的 IsoVu 技术采用光通信和光纤供电技术，全面隔离电流。在与配备 TekVPI 接口的 6 系列 MSO 结合使用时，它是**款也是**能够在存在大的共模电压时，准确解析高带宽差分信号的测量系统：

• 完全电隔离

• 高达 1 GHz 带宽

• 100 MHz 时，共模抑制为 1 百万比 1 (120 dB)

• 全带宽时，共模抑制为 10,000 比 1 (80 dB)

• 高达 2,500 V 的差分动态范围

• 60kV 共模电压范围

使用 IsoVu 测量高侧门电路电压

上图显示的是标准差分探头与光隔离探头的高侧门电路电压的比较。对于开关时，设备门电路通过门限区域后，门电路上都可以看到高频振铃。由于门电路和电源环路间的耦合，预计会出现一些振铃。然而，在差分探头情况下，振铃幅度明显高于光隔离探头测量幅度。这可能由于不断变化的参考电压引起探头内共模电流和标准差分探头的伪影。虽然差分探头测量的波形似乎通过设备的**门电路电压，但光隔离探头的更准确测量表明该设备符合规格。使用标准差分探头进行门电路电压测量的应用设计人员应谨慎行事，因为可能无法区分此处显示的探测和测量系统伪影与实际违反设备额定值的情况。这种测量伪影可能会导致设计人员增加门电路电阻以减慢开关瞬态并减少振铃。然而，这会不必要地增加 SiC 设备的损耗。因此，必须拥有能够准确反映设备实际动态的测量系统，以便适当地设计系统并优化性能。

全面分析能力，快速获得所需信息

基本波形分析

为了检验原型的性能与仿真相符，并满足项目的设计目标，必须认真进行分析，从简单地检查上升时间和脉冲宽度，到全面分析功率损耗、检定系统时钟、调查噪声来源。

6 系列 MSO 提供了一套完善的标准分析工具，包括：

• 基于波形的光标和基于屏幕的光标

• 36 种自动测量。测量结果包括记录中的所有实例，能够从一个发生时点转到下一个发生时点，直接查看记录中的最小结果或**结果

• 基本波形数学运算

• 基本 FFT 分析

• 高级波形数学运算，包括使用滤波器和变量编辑任意公式

• 频谱视图：频域分析，独立控制时域和频域

• FastFrame™ 分段存储器可以有效利用示波器的采集内存，在一个记录中捕获多个触发事件，同时消除对应事件之间的长时间空白。您可以单独查看和测量多个段，或以重叠方式查看和测量多个段。

测量结果表可以全面查看测量结果统计数据，包括当前采集和所有采集中的统计数据。

标注

在团队中共享数据，稍后重新创建测量或提供客户报告时，记录测试结果和方法至关重要。在屏幕上点击几下，即可按需创建任意数量的自定义标注； 使您能够记录测试结果的特定详细信息。通过各标注，您可以自定义文本、位置、颜色、字体大小和字体。

导航和搜索

如果没有适当的搜索工具，在长波形记录中找到对应的事件可能会耗费大量的时间。当今记录长度内含几百万数据点，定位事件可能要滚动几千屏的信号活动。

6 系列 MSO 通过新型 Wave Inspector® 控制功能，提供了业界内更完善的搜索和波形导航功能。这些控制功能加快了记录平移和放大速度。由于独特的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。您也可以在显示屏上使用直观的拖放和缩放手势，调查长记录中关心的区域。

搜索功能可以自动搜索长采集数据，查找用户自定义事件。所有事件发生时点都用搜索标记高亮显示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按钮或显示屏上的搜索标志简便导航。搜索类型包括边沿、脉冲宽度、超时、欠幅、窗口、逻辑、建立时间和保持时间、上升/下降时间和并行/串行总线包内容。您可以根据需要，定义多个独特的搜索条件。

您还可以使用搜索标志上的 Min 和 Max 按钮，在搜索结果的最小值和**值之间快速跳转。

模板和极限测试（可选）

无论您是专注于信号完整性还是设置用于生产的通过/不通过条件，模板测试均是检定系统中某些信号行为的有效工具。通过在屏幕上绘制模板段快速创建自定义模板。根据特定要求量身定制测试，并设置在注册模板命中或完整测试通过或失败时采取的措施。

极限测试是一种监控信号长期行为的有见地方法，可帮助您检定新设计或在生产线测试期间确认硬件性能。极限测试使用用户定义的垂直容限和水平容限，将实时信号与相同信号的理想或黄金版本进行比较。

您可通过以下方式按照您的特定要求轻松定制模板或极限测试：

• 定义测试持续时间（以波形数量为单位）

• 设置判定测试失败必须满足的违例阈值

• 计数违例/失败和报告统计信息

• 设置违例、测试失败和测试完成时执行的操作

用户定义的过滤（选配）

从广义上讲，任何处理信号的系统均可视为滤波器。例如，示波器通道用作低通滤波器，其中，其 3 dB 下降点称为带宽。在任意形状的波形情况下，可设计一个滤波器，在一些基本规则、假设和限制的上下文中将其转换为定义形状。

与模拟滤波器相比，数字滤波器具有一些显着的优势。例如，模拟滤波器电路元件的容限值足够高，以至于难以甚至不可能实现高阶滤波器。高阶滤波器很容易实现为数字滤波器。数字滤波器可以实现为无限脉冲响应 (IIR) 或有限脉冲响应 (FIR)。IIR 或 FIR 滤波器的选择基于设计要求和应用。

6 系列 MSO能够通过 MATH 任意函数将指定滤波器应用于数学波形。选项 6-UDFLT 将此功能提升至一个更深层次，提供比 MATH 任意基础函数更多的功能，增加了支持标准滤波器的灵活性，并可用于以应用为中心的滤波器设计。

6 系列 MSO支持的滤波器类型包括：

• 低通

• 高通

• 带通

• 带阻

• 全通

• 希尔伯特

• 微分器

• 自定义

6 系列 MSO支持的滤波器响应类型包括：

• Butterworth

• Chebyshev I

• Chebyshev II

• Elliptical

• Gaussian

• Bessel-Thomson

串行协议触发和分析（可选）

在调试过程中，**能观察一条或多条串行总线上的流量，跟踪系统中的活动流程。手动解码一个串行包可能就需要几分钟的时间，更何况长采集中会有数千个数据包。

如果您知道在经过串行总线发送特定命令时会发生试图捕获的对应的事件，并且能够触发该事件，不是更好吗？遗憾的是，这并是仅仅指定边沿或脉冲宽度触发那么简单。

6 系列 MSO 提供一套功能强大的工具，可以测量嵌入式设计中最常用的串行总线，包括 I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB LS/FS/HS、eUSB2.0、以太网 10/100、EtherCAT、Audio (I2S/LJ/RJ/TDM)、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、Manchester、SVID、1-Wire 和 MDIO。

串行协议搜索功能可以搜索串行包长采集数据，找到包含指定的特定内容的包。事件发生的每个位置都用搜索标记突出显示。只需按前面板上或结果条中 Search 标记里的 Previous ( ← ) 和 Next ( → )按钮，就可以在各个标记之间快速移动。

所述串行总线工具也可以用于并行总线。6 系列 MSO 标配并行总线支持。并行总线最宽可达 64 位，可以包括模拟通道和数字通道组合。

• 串行协议触发可以触发特定包内容，包括包头、特定地址、特定数据内容、**的标识符、误码。

• 总线波形提供了构成总线的各个信号更高级的综合视图(时钟、数据、码片启用等)，可以简便地识别数据包在哪儿开始和结束，识别子包成分，如地址、数据、标识符、CRC 等。

• 总线波形在时间上与显示的所有其他信号对准，可以方便地测量被测系统各部分的定时关系。

• 总线解码表以表格方式显示采集中所有解码的包，就像您在软件列表中看到的一样。数据包带有时间标记，针对每个组成（地址、数据等）按栏顺序列出。

频谱视图

在频域中查看一个或多个信号，通常可以更简便地调试问题。几十年来，示波器一直标配基于数学的 FFT，以满足这一需求。但是，FFT 非常难用，主要原因有二。

**，在执行频域分析时，您可能认为中心频率、频宽和解析带宽 (RBW) 等控制功能和频谱分析仪上一样。但在使用 FFT 时，您要面对传统示波器控制功能，如采样率、记录长度和时间/格，您不得完成全部的思维转换，才能尝试得到频域中要找的视图。

第二，驱动 FFT 的是提供模拟时域视图的相同的采集系统。在为模拟视图优化采集设置时，您的频域视图不是自己想要的。在获得想要的频域视图时，您的模拟视图不是自己想要的。在基于数学的 FFT 中，几乎没有可能同时在两个域中都获得优化的视图。

频谱视图改变了这一切。泰克已获专利的技术既为时域提供了一个抽取滤波器，又在每个 FlexChannel 后面为频域提供了一个数字下变频器。两条不同的采集路径可以同时观察输入信号的时域视图和频域视图，并为每个域提供独立的采集设置。其他制造商提供了各种“频谱分析”套件，并声称使用起来非常简便，但都会有上面的局限。只有频谱视图既提供了杰出的易用性，又能够同时在两个域中实现优化的视图。

查看射频信号变化（可选）

射频时域光迹可以简便地了解随时间变化的射频信号中正在发生的情况。从频谱视图的基础 I 和 Q 数据得出三个射频时域光迹：

• 幅度 - 频谱的瞬时幅度随时间变化。

• 频率 - 频谱的瞬时频率相对于中心频率随时间变化。

• 相位 - 频谱的瞬时相位相对于中心频率随时间变化。

可以独立打开和关闭每条谱线，可以同时显示这三条谱线。

触发射频信号变化（可选）

无论您是需要查找电磁干扰源还是要了解 VCO 的行为，射频对时间的硬件触发器均可轻松隔离、捕获和了解射频信号行为。在边沿、脉冲宽度和射频幅度对时间以及射频频率对时间的超时行为时触发。

使用 SignalVu-PC 进行全面的矢量信号分析（可选）

作为 4 通道 10 GHz 带宽或 8 通道 5 GHz 带宽多通道多域矢量信号分析 (VSA) 解决方案，泰克 6 系列 B MSO 与可用的分析软件相结合，可提供经济高效的中档性能。

如果分析需求超出基本频谱、幅度、频率和相位对时间，则可使用 SignalVu-PC 矢量信号分析应用。这样即可进行深入的瞬态射频信号分析、详细的射频脉冲检定以及全面的模拟和数字射频调制分析。

基于泰克的混合信号示波器的 5G 测试方法，与每个通道上的专用 DDC 以及 5G 新无线电 (NR) SignalVu-PC VSA 软件一起，提供了一个新颖的方法来验证 5G NR 设计（由于基于 FFT 的传统示波器的技术局限性，传统 RF 工程师以前可能无法考虑执行此验证），并且提供了跨多个通道同时分析时域、频域和编域的好处。

• 单独的时域和频域数字通道以及通道之间的相位匹配是波束形成器校准的关键。

• 您还可以同时分析数字和模拟/RF 数据，以验证延迟、调制精度，并执行功率效率或系统级别调试。

5G NR 发射器测量核心支持功能

5GNR 选项 (5GNRNL-SVPC) 支持 5G NR 调制分析测量，符合 3GPP TS 38 规范版本 15 和版本 16 要求，包括：

• 分析上行链路和下行链路帧结构

• 对于下行链路，适用于 FDD 和 TDD 的受支持测试模型

• 对于上行链路，适用于 FDD 的受支持测试模型

• 调制精度（包括误差矢量幅度 (EVM) 和 IQ 误差）

• 通道功率 (CHP)

• 相邻通道功率 (ACP)

• 频谱辐射模板(SEM)

• 占用带宽

• 功率时间表 (PVT)

• 摘要表，含调制精度、ACP、CHP、SEM 和 OBW 测量的所有标量结果

• 通过跨域的耦合测量进行深度分析和故障排除，使用多个制造商关联结果，以查找根本原因

• 使用 SCPI 命令自动化测量，以 .TIQ 或 .CSV 格式保存/调用配置参数和测量结果

• 为每个组成载波提供 PDSCH 或 PUSCH 的可配置参数

•


要在 6 系列 MSO 示波器上启用 SignalVu-PC 应用程序，需三个选项。

1. 要从单独的 Windows PC 运行应用程序，需在示波器中安装 Windows SSD (6-WIN)。

2. 需在示波器中安装频谱视图射频对时间光迹选项 (6-SV-RFVT)，以便能够传输 I/Q 数据。

3. 需在 SignalVu-PC 上安装 Connect (CONxx-SVPC) 许可证，以启用该应用程序的基本功能，其中包括超过 16 种的射频测量和显示。

各通道后的射频数字下变频器和集成测量引擎可在一台仪器中满足您复杂的混合信号和混合域分析需求。

抖动分析

6 系列 MSO 无缝集成了 DPOJET Essentials 抖动和眼图分析软件包，扩展了示波器功能，可以在一个单次实时采集中，在相邻时钟和数据周期上获得测量数据。这使得可以测量关键的抖动和时序分析参数，例如时间间隔误差和相位噪声，帮助检定可能的系统时序问题。

分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。

选项 6-DJA 增加了额外的抖动分析功能，有助于更好地检定器件性能。31 种新增测量功能提供了完善的抖动和眼图分析和抖动分离算法，可以发现当今高速串行设计、数字设计和通信系统设计中的信号完整性问题，以及相关的问题根源。选项 6-DJA 还提供眼图模板测试，支持自动实现通过/不通过测试。

功率分析 (选配)

6 系列 MSO还把选配的6-PWR 功率分析套件集成到示波器的自动测量系统中，可以迅速地、可重复地分析功率质量、输入电容、涌入电流、谐波、开关损耗、安全作业区 (SOA)、调制、纹波、磁性测量、效率、幅度和定时测量、转换速率 (dv/dt 和 di/dt)、控制环路响应（博德图）和电源抑制比 (PSRR)。

测量自动化支持一键触摸优化测量质量和可重复性，而无需外部 PC 或复杂的软件设置。

逆变器电机驱动器分析 (IMDA)（可选）

在使用三相电源的系统的设计和验证过程中，可能难以将控制系统和电力电子设备与整个系统的性能关联起来。

这将为您提供更深入的见解，使您能够调试以下产品的设计、效率和可靠性：

• 用于 DC-AC 拓扑的三相电源逆变器、转换器、电源和汽车三相设计

• 电机（无刷交流，无刷直流，感应，永磁，通用，步进，转子）

• 驱动器（交流，直流，变频，伺服）

6-IMDA 包括的自动测量为：

• 输入分析

  • 提供相量图的电源质量

  • 谐波

  • 输入电压

  • 输入电流

  • 输入功率




• 纹波分析

  • 线路纹波

  • 开关纹波




• 输出分析

  • 相量图

  • 效率




• 接线配置

  • 1 电压/1 电流 - 1P2W

  • 2 电压/2 电流 - 1P3W

  • 2 电压/2 电流 - 3P3W

  • 3 电压/3 电流 - 3P3W

  • 3 电压/3 电流 - 3P4W




一致性测试

嵌入式设计人员的一个重点领域是测试各种嵌入式系统和接口技术是否一致。这可以保证器件在 plugfests 中通过徽标认证，在与其他满足标准的器件一起运行时成功进行互操作。

高速串行标准的一致性测试规范都是由各自协会或主管机构开发的，比如 USB、以太网、内存、显示器和 MIPI。通过与这些协会密切合作，泰克开发了基于示波器的一致性测试应用，不仅重点提供测试合格/不合格结果，还可以更深入地了解测试失败原因，其提供了各种相关测量工具，如抖动和定时分析，以调试测试失败的设计。

这些自动化一致性测试应用基于一个框架，提供了：

• 根据规范全面覆盖测试项目。

• 测试时间快，基于量身定制的设置优化采集和测试顺序。

• 在以前采集的信号基础上进行分析，在所有采集完成后可以从设置中断开被测器件 (DUT)。这可以分析不同示波器上采集的波形，或在远程实验室中捕获的波形，建立高度协作的测试环境。

• 在采集过程中验证信号，确保捕获适当的信号。

• 其他参数测量，用来调试设计。

• 自定义眼图模板测试，了解设计裕量。

• 以多种格式提供详细报告，包括设置信息、结果、裕量、波形截屏和示图。

专为满足您的需求而设计

连接性

6 系列 MSO 带有大量的端口，可以用来把仪器连接至网络、直接连接至 PC，或连接至其他测试设备。

• 前面板上两个 USB 2.0 和一个 USB 3.0 主控端口及后面板上四个额外的 USB 主控端口（两个 2.0，两个 3.0）可以简便地把屏幕图、仪器设置和波形数据传送到 USB 海量存储设备上。还可以把 USB 鼠标和键盘连接到 USB 主控端口，控制仪器，输入数据。

• 后面板 USB 设备端口用来从 PC 远程控制示波器。

• 仪器后面标准 10/100/1000BASE-T 以太网端口可以简便地连接网络，提供 LXI Core 2011 兼容能力。

• 仪器后面的 DVI-D、显示器端口和 VGA 端口可以在外部监视器或投影仪上实现双重仪器显示，。

快速平稳地升级自动化测试设备 (ATE) 系统

任何经常用到自动化测试系统的人员都知道，迁移至新模型或平台可能是一件很痛苦的事情。为新产品修改现有代码库可能非常昂贵和复杂。现有一个解决方案。

所有 6 系列 MSO 均包含一个编程接口 (PI) 转换器。启用后，PI 转换器充当测试应用程序和示波器之间的中间层。它识别来自流行的 DPO/MSO5000B 和 DPO7000C 平台的旧命令子集，并将其即时转换为 6 系列 MSO 支持的命令。转换器界面设计为人类可读且易于扩展的界面，这意味着您可以自定义其行为以**限度地减少过渡到新示波器时所需的工作量。

通过远程操作改进协作水平

想与世界另一侧的设计团队协作？

嵌入式 e*Scope® 功能可以通过网络连接，使用标准网络浏览器快速控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以远程控制示波器，就像在手边一样。您也可以使用 Microsoft Windows Remote Desktop™ 功能，直接连接示波器，实现远程控制。

通过标配行业标准 TekVISA™ 协议接口，您可以使用和增强 Windows 数据分析和文档管理应用。仪器配有 IVI-COM 仪器驱动程序，可以使用外部 PC 的 LAN 或 USBTMC 连接，轻松与示波器通信。

基于 PC 的分析和与示波器的远程连接

在 PC 上获取屡获殊荣的示波器所带来的分析能力。随时随地分析波形。基本许可证允许查看和分析波形，执行多种类型的测量并解码最常见的串行总线 - 全部在远程访问示波器的同时进行。高级许可证选项则增加了诸如多示波器分析、更多串行总线解码选项、抖动分析和功率测量等功能。

TekScope PC 分析软件的主要功能包括：

• 从泰克和其他供应商制造的设备中调出泰克示波器会话和波形。

• 支持的波形文件格式包括 .wfm、.isf、.csv、.h5、.tr0、.trc 和 .bin

• 远程连接泰克 4/5/6 系列 MSO 以实时采集数据

• 与您的同事远程共享数据，这样他们可以像坐在示波器前一样进行分析和测量

• 实时同步来自多个示波器的波形

• 即使您的示波器未配备 TekScope PC 分析软件，也能执行高级分析

TekDrive 协作测试和测量工作区

使用 TekDrive，您可以从任何连接设备上传、存储、组织、搜索、下载和共享任何文件类型。TekDrive 原生集成到 6 系列 MSO，用于无缝共享和调用文件 - 无需 USB 记忆棒。直接在支持流畅交互式波形查看器的浏览器中分析和探索 .wfm、.isf、.tss 和 .csv 等标准文件。TekDrive 专为集成、自动化和安全而构建。

任意波形/函数发生器 (AFG)

仪器可以选配集成任意波形/函数发生器，特别适合模拟设计中的传感器信号，或在信号中增加噪声执行裕量测试。集成函数发生器提供了高达 50 MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正矢曲线和心电图。AFG 可以从内部文件位置或 USB 海量存储设备中加载最长 128 k 点的波形记录。

AFG 特性兼容泰克 ArbExpress 基于 PC 的波形创建和编辑软件，可以快捷方便地生成复杂的波形。

数字电压表 (DVM) 和触发频率计数器

仪器含集成 4 位数字电压表 (DVM) 和 8 位触发频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。触发频率计数器提供了触发事件非常精确的频率读数。

数字电压表和触发频率计免费提供，在注册产品后激活。

增强安全选项

选配的 6-SEC 增强仪器安全功能使用密码保护控制所有仪器 I/O 端口打开/关闭及仪器固件升级功能。此外，安装受密码保护的 BIOS，从而可以保护计算平台中的更改。选项 6-SEC 的开发满足国家工业安全计划操作手册 (NISPOM) DoD 5220.22-M 第 8 章要求及 NISPOM 保密系统认证和认可国防安全手册。这保证了您可以放心地把仪器带出安全区域。

仪器的数据清除很简单，只需从仪器中取下 SSD 并断开电源即可。然后，您可以将仪器从安全的环境中移出，以进行校准或移至新位置。

在您需要时提供帮助

6 系列 MSO 包括许多帮助资源，可以迅速解答您遇到的问题，而不用翻阅手册或上网查找：

• 各种菜单中使用图形图像和说明文本，迅速概括介绍各个功能。

• 所有菜单的右上角都有一个问号图标，通过它可以直接进入集成帮助系统中适用于该菜单的部分。

• 帮助菜单包括简短的用户界面教程，新用户可以在几分钟内迅速了解仪器操作。
