HIOKI日置高压继电器盒 SW2001

高压继电器盒 SW2001通过连接多种仪器可进行六项不同测试 —— 电阻测试、电感测试、浪涌测试、耐压测试（Hipot）、绝缘电阻测试以及局部放电测试（交流PD与脉冲PD），实现高压测试与4端子低压测试之间安全且无缝的切换。通过有效缓解在高压测试（如耐压测试、绝缘电阻测试等）中绕组所蓄积的能量带来的影响，将电阻表、LCR 测量仪等低压测量设备的损坏风险降至最低。凭借坚固的硬件设计确保了测量精度，降低了高压继电器的更换频率。

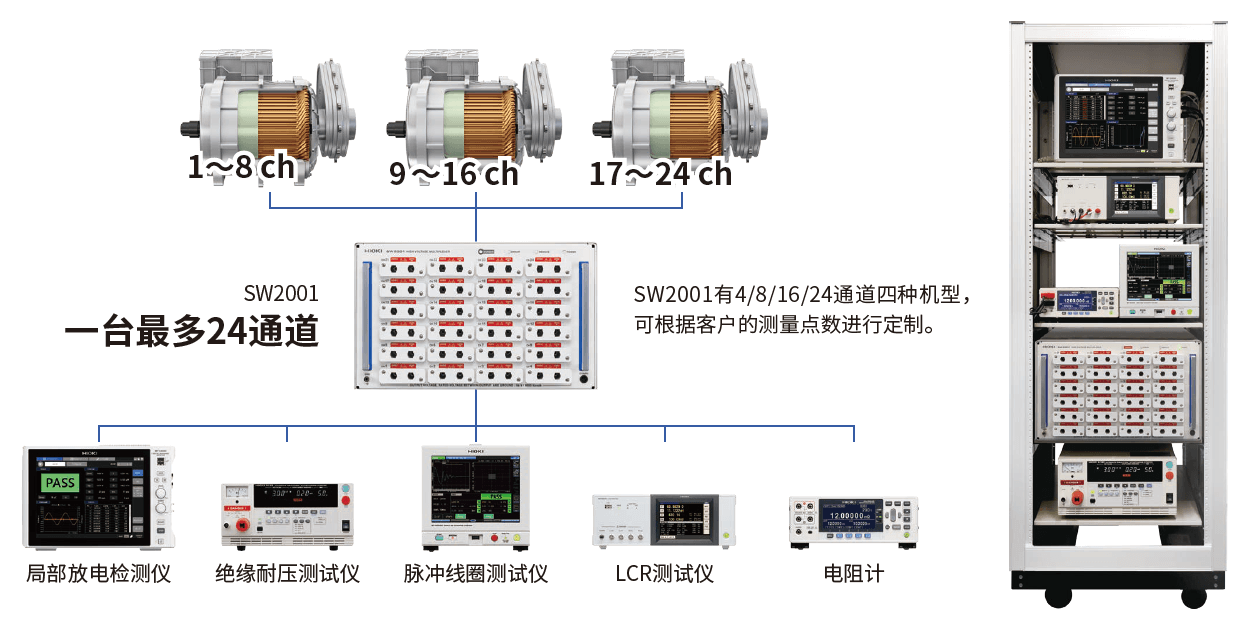

可根据测量点选择通道数

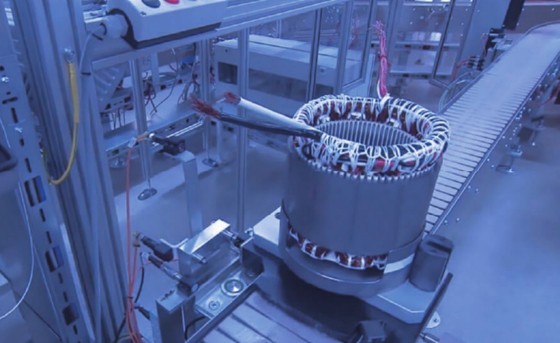

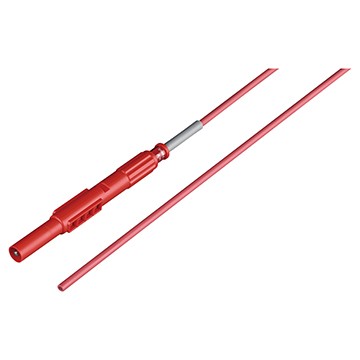

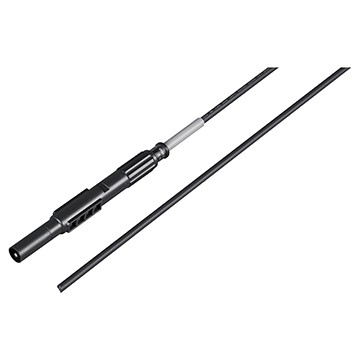

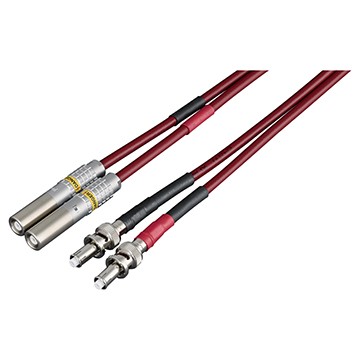

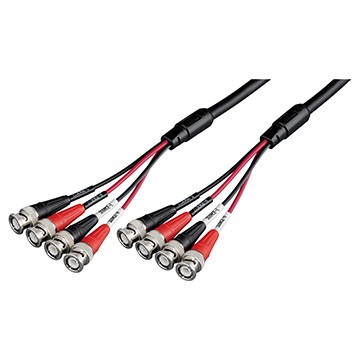

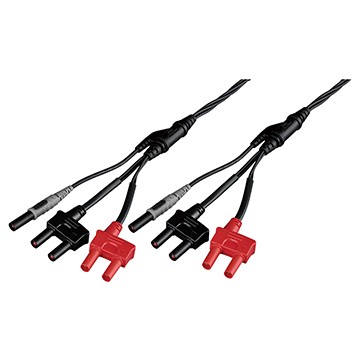

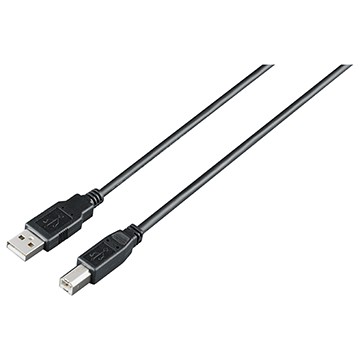

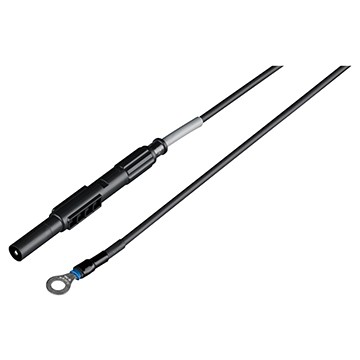

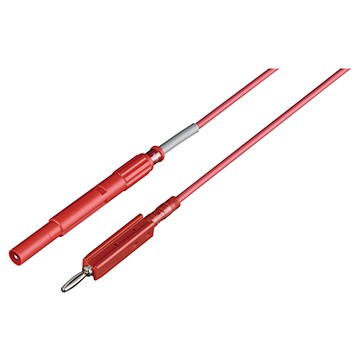

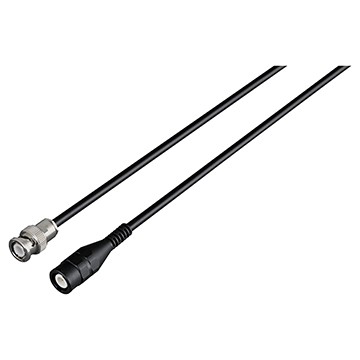

通过将多台仪器连接到SW2001，可进行六种类型的测试：电阻测试、电感测试、层间短路测试、耐压测试、绝缘电阻测试和局部放电测试(交流PD和脉冲PD)，从而简化电机测试。减少串联电机测试线(传统型测试线)和并联电机测试线(最新型测试线)频繁重新连接的工时。SW2001最多可同时测试三台内置两个热敏电阻温度传感器的三相电机。

采用长寿命、高可靠性的多路复用器设计

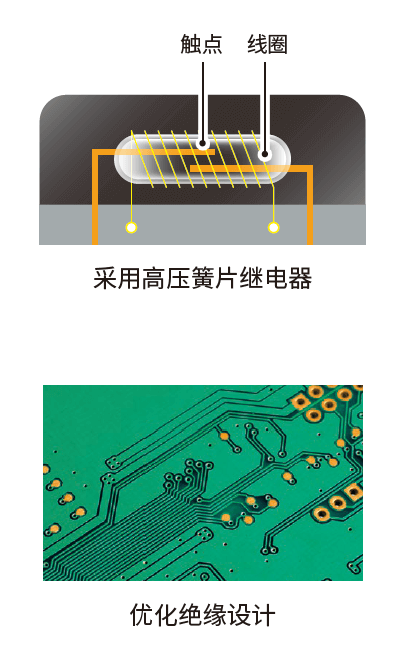

为了减少维护频率，SW2001采用了耐用的高压簧片继电器。这种继电器的工作原理是向相邻的励磁线圈施加电流，产生磁场，从而接通或断开玻璃管中的触点。采用这种工作方式的高压磁簧继电器可以在高压电路(**峰值电压 8 kV)中安全切换，并减少泄漏电流对测量的影响。

除了使用这种簧片继电器外，本仪器还采用了精密的绝缘设计，以确保更精确的测量，包括优化继电器之间的空间绝缘距离、选择合适的绝缘材料、使用高耐压电路板来加强继电器接地绝缘。此外，本仪器还具有放电保护功能，可**限度地降低因待测绕组中积蓄的能量而损坏测量仪器的风险。

保证的测量性能和高耐用性

· 对精度的影响

对绝缘电阻测量的影响：2%(1 M~1 GΩ)

对交流PD测量的影响：40 pC或更低(在施加3 kV时)

· 耐久性

**允许脉冲电流：峰值100 A

主电路继电器寿命：500万次或以上(参考值)

安全切换

SW2001除了交/直流耐压测试(最高5 kV rms)和脉冲测试外，还提供用于测量电机绕线电阻和电感等特性的安全、全面的功能(最高8 kV峰值)。

防止绕组中积蓄的能量损坏低压测试设备

保护性放电功能可在关闭I/O继电器的主电路之前，通过将输出侧的主电路接地来释放残留能量。可防止因积蓄的能量而损坏低压电表。
