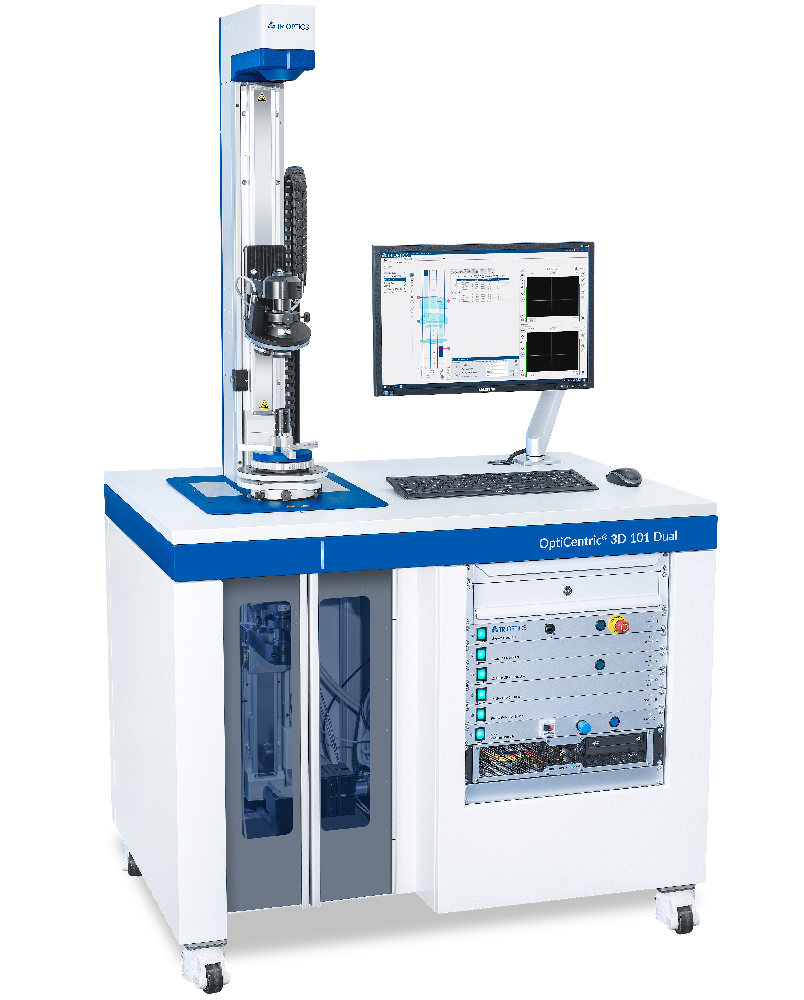

TRIOPTICS全欧光学双光路中心偏差测量仪（定心仪/偏心仪）OptiCentric® Dual

1. LensVac

真空镊子LensVac支持安全和清洁地处理光学元件，用于将镜头装入和卸下托盘，以及将光学元件插入镜筒。

• 适用于中小型镜头的可更换真空杯

• L形镊子，用于在狭小的空间要求下进行处理

• 通过开关激活

• 兼容不同的真空产生方法（可根据要求提供）

• 测量探头

  •   在调整前确定光学元件的位置

• 将测量范围扩展至±2,000mm的有效焦距

• 校准套件，校准楔块

• 样品，可通过PTB追溯

• 镜头架和环形夹头

• 手动气动推杆，方便和非接触式对准镜片

• 控制压缩空气的脚踏板

• 带有运动座的工具台，用于固定对准工具

• UV光源、带脚踏板的手动粘合装置、自动粘合装置、粘合装置的针和管

精密枢轴轴承代表了高精度对中测试的测量参考。所有OptiCentric®系统都配备了空气轴承，可选的机械镜头旋转装置可用于测量单片和双片。

以下应用需要配备空气轴承的OptiCentric®系统：

• 测试镜头组件

• 设置镜头组件

• 以下透镜的光轴为参考对齐双合透镜

• 以机械轴为参考，在定心心轴上校准和定心镜头

• 使用AspheroCheck模块测试非球面

• 对敏感镜片（例如氟化钙镜片）进行单镜片测量

电动倾斜和平移台（TRT）

  为了在光学系统的测量或设置过程中更轻松地处理样品，OptiCentric® 3D 100可以配备倾斜和平移台(TRT)。取代传统的手动校准，电动TRT倾斜和移动样品，使镜头的光轴与系统的参考轴校准。这是完全自动化的，并嵌入到工艺流程中，因此可以缩短测试周期。

镜头旋转装置

  电动旋转装置不需要空气轴承。配备所谓的“桥”的镜头旋转装置可以在配备空气轴承的OptiCentric® 100、101和300单元上运行。

• 使用下透镜的外边缘和曲率中心作为参考，测量直径达200mm的单个透镜

• 巩固双峰。在这种情况下，参考轴包括圆周的中心和下透镜的曲率中心

LensAlign 2D 标准模块

  配备用于胶合元件的LensAlign 2D标准的OptiCentric®系统可对齐和胶合几何形状为D/(2R) ≤ 0.7的镜片。该装置可以很容易地适应不同的镜头尺寸，当镜头必须在短时间内粘合到光轴上时，建议使用该装置。

LensAlign 2D 高配模块

  LensAlign 2D 高配模块的开发旨在满足客户不断增长的要求。LensAlign 2D 高配可校准镜片的几何形状，包括：

• D/(2R) > 0.7的镜片

• 半球镜片

• 无法触及上镜片边缘的双合片

• 有严格公差的胶合镜片

LensAlign 2D高配模块校准微透镜

  LensAlign 2D高配模块配备了三个执行器，可以校准微透镜。这里对镜头几何形状没有限制。

LensAlign 4D

  LensAlign 4D是OptiCentric® 100的一个模块，它可以将小透镜粘合到机械参考轴上，例如心轴或单元。在这种设置中，校准是在没有机械镜头座的约束的情况下执行的，这会限制镜头校准。为实现精确定位，镜片放置在较厚的粘合剂层上，最初由微型夹具夹持，该夹具以四个自由度移动和倾斜镜片，直到光轴与机械轴对齐。这实现了高精度对准。在轴上对齐和居中之后，可以继续该过程以校准其他镜片。

OptiCentric®系统以高精度和实时确定光学系统的中心误差。为此所需的测量头带有包括CCD摄像头的电子自准直仪和带有标线的LED灯。

德国全欧光学（TRIOPTICS）为OptiCentric®系统提供三个测量头，需要根据应用从中选择合适的一个：

• VIS可见光测量头（标准）

• 用于测试中波红外和长波红外透镜组件的红外测量头

• MultiCentric®测量头在对准以及对准和定心期间可将测量速度提高三倍

精确测试红外镜头组件

  OptiCentric® 100/300 IR是德国全欧光学（TRIOPTICS）的红外光学中心测试解决方案。该系统配备灵活转换的可见光-中波红外或可见光-长波红外测量头，可以测试所有类型的红外光学元件。

OptiSurf®升级：中心厚度和空气间隔测量

  为了对已安装的光学系统进行完整的光机械特性分析，OptiSurf®低相干干涉仪被集成到OptiCentric®系统中，该系统后来被称为OptiCentric® 3D 100。这两种测量系统的组合产生了显著的效果，提高了测量精度。由于确的对中测试和随后的样品调整，才能以高精度确定中心厚度和透镜距离。在单次扫描中测量光学厚度高达800mm 的透镜组件内的中心厚度和空气间隔。完全集成在OptiCentric®软件中，操作也非常简单。

CylinderCheck®

  CylinderCheck®是一个硬件和软件模块，用于非接触式测量圆柱表面的定心误差。根据应用和OptiCentric®配置，可以使用CylinderCheck®模块记录以下参数：

• 柱面单透镜楔形误差的测量

• 矩形柱面单透镜顶点线与参考边之间距离的测量

• 测量矩形柱面单透镜上顶点线和参考边之间的角度

• 双面柱面单透镜的测量（旋转角度测量）

• 一个单元中柱面单透镜的透镜对准和粘合

• 多透镜-带柱面透镜的透镜组的测量

AspheroCheck®

  AspheroCheck是一个硬件和软件模块，用于测量非球面轴相对于给定参考轴的斜率和位置。升级后的特点是：

• 参考非球面光轴或参考轴进行测量

• 符合DIN ISO 10110-6的指定参考轴

• 测量具有一个或两个非球面的透镜

• 样品直径从2mm

• 精度高达5”（取决于样品几何形状）

• 非接触式测量

工作台

工作台是OptiCentric® 100等桌面设备的完美补充 。因此，该系统拥有一个集成了控制器的坚固工作台。显示器和其他PC设备连接，可以在系统附近操作。

1. MultiLens：物镜测量和校准自由选择的参考轴

  MultiLens是用于测量和校准镜头组的软件模块。镜头组的每个单独表面的中心偏差和系统的定心是非破坏性确定的。利用该信息，可以计算单个透镜或子组相对于自由选择的参考轴的中心。

  使用SmartAlign模块，可以参考用户定义的光学轴或机械轴来分析测量的中心偏差的位置。这种工具成功地用到自动镜片装调校准模块和胶合系统。
